汽车电器实训设备 柴油共轨系统示教板

柴油共轨系统示教板

一、产品简介：

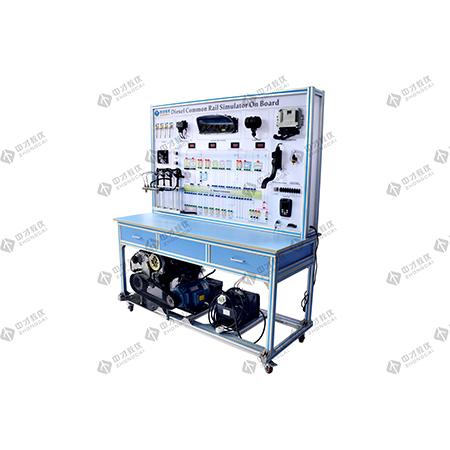

该实训系统以真实的电控柴油共轨系统为基础，将所有相关传感器执行器整合到一个示教板上，系统的展现了柴油共轨系统的工作原理。可进行柴油喷射演示实验、故障诊断、数据测量等实训操作。

二、功能特点：

1.真实可运行的汽车柴油共轨系统，充分展示汽车柴油共轨系统的组成结构和工作过程。

2.安装有三相电动机做动力，驱动曲轴及高压油泵运转；配有变频调速器，可演示在不同转速下系统的工作状态。

3.实训台面板上安装有数字显示表，可实时显示发动机传感器参数的实时变化。

4. 实训台测量面板上绘有彩色喷绘电路图，安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

5.实训台配备故障设置系统，可以设置一个及多个常见的故障来模拟柴油共轨系统的电路故障，以达到考试考核的目的。

6. 实训台安装有诊断座，可连接专用或通用型汽车解码器，对柴油共轨系统实行读取故障码、清除故障码、读取数据流等自诊断功能。

三、教学内容：

1. 柴油共轨系统的配置组成的认知

2. 了解柴油共轨系统的控制原理

3. 掌握柴油共轨喷射技术的基础知识

4. 掌握高压油泵的工作原理

5. 能够独立列举和解释柴油共轨系统的元件

6. 掌握柴油共轨喷射系统的传感器执行器工作条件

7. 独立对柴油共轨系统进行故障排查、保养和维修

8. 了解柴油共轨系统预热器的工作原理

四、技术参数：

1.外形尺寸：1600×700×1800mm(长×宽×高)

2.动力电源：AC 380V±10% 50Hz(三相四线)

3.输入电源；AC 220V±10% 50Hz

4.工作电源；DC12V

5.演示液体：柴油
