1.概述：

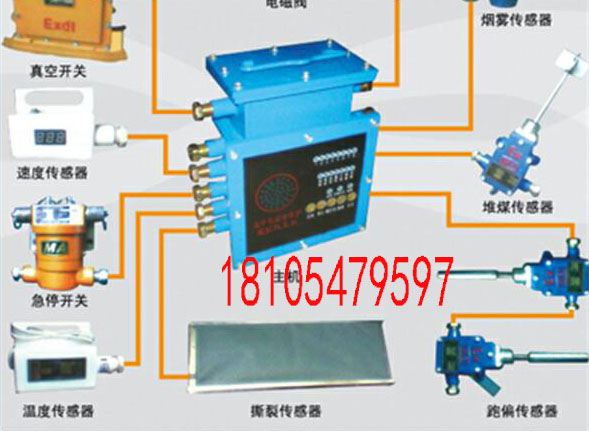

KHP煤矿用带式输送机保护装置（以下简称装置）是根据国家煤矿安全规程和关于完善井下皮带运输机保护的有关文件的要求而进行设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进；同时听取了大量的用户反馈意见，使本装置的先进性、可靠性、操作方便性、节能等与同类产品相比较都有了较大程度的提高。本装置的特点为适用于具有爆炸性气体和煤尘的矿井中，用来对带式输送机进行综合保护及控制。其特点：

  1) 本电路选用了中大规模集成电路,使得系统功能强,控制更具灵活性,而且功能扩展方便,状态对位准确显示更直观。

  2) 语言报警即能报出故障性质又能报出发生故障的皮带机号，这是目前国内同类产品所不具备的。

  3) 除具有同类产品相同功能，如：“集控、手动控制、综合保护及通讯功能外,还增强了面板控制功能,使系统设置更加方便,集控、手动两种工作方式在面板可以直接设定。

  4) 防打滑传感器寿命长、灵敏度高，传感器距磁铁小于40mm，便于安装。

  5) 机械式堆煤传感器安全可靠，使用寿命长。

  6) 自动洒水装置自成系统，不需电源亦可实现超温自动洒水。

  7) 配接压敏式撕裂传感器或纵撕传感器可对皮带撕裂或强力皮带因钢丝断裂而引起的皮带撕裂进行保护和预测。

  8）配接断链传感器可对断链引起的刮板倾卸进行保护。

  9) 配接带控传感器,可实现皮带机开车自动洒水。

  10）本安电源配接烟雾传感器，防爆电磁阀，可实现自动防灭火。

  11) 结构合理，功能板之间连线极少，很大程度上减少接线的故障率。

  12）配接GTC40-360型开车传感器后，可实现单台控制时顺煤流有煤开车，无煤停车的随机控制功能，有利于节省电耗和减少机械磨损。一般用此设备一月内节电可收回设备投資，节电效果明显，经济效益可观。

 3．适用环境条件

3．1 保护装置在下列条件下应能正常工作

（1）大气压力: 80kPa～106kPa；

（2）环境温度: 0℃～+40℃；

（3）平均相对湿度: ≤95%(+25℃)；

（4）无滴水或液体侵入；

（5）无破坏绝缘的腐蚀性气体或蒸汽的场所；

（6）无显著振动和冲击的场所；

（7）有甲烷、煤尘等爆炸性混合物的矿井中。

3．2保护装置能承受的最恶劣的贮存条件为：

（1)高温：+60℃

（2)低温：-40℃

（3)平均相对湿度：不大于95%（+25℃）

（4)振动：加速度50m/s2

（5）冲击：峰值加速度：500m/s2

4．主要技术参数

4.1 额定输入电压：AC127V，50Hz,变压器抽头方式输入；输入视在功率不大于22VA。

4.2输出信号

4.2.1装置的输出信号（非本安）：继电器接点输出，接点容量AC127V/0.5A(阻性负载)。

4.2.2传感器的输出信号（即控制箱的输入信号）：

    (1)堆煤、撕裂、急停、烟雾、跑偏、速度等传感器为无源接点型信号输出，接点容量为DC12V/0.2 A（阻性负载）。闭合时，接触电阻≤0.2Ω。

4.3装置具备语言信号报警，声音响度不小于85dB(A)。

4.5传输与供电距离

4.5.1信号传输距离

   传感器与KHP197-Z主机的最大传输距离为1km（MHYVR煤矿用通信电缆，导体截面积不小于1.5mm2）。

4.5.2本安远程供电距离

KHP197-Z主机向传感器最大本安供电距离为1km（MHYVR煤矿用通信电缆，导体截面积不小于1.5mm2）。
