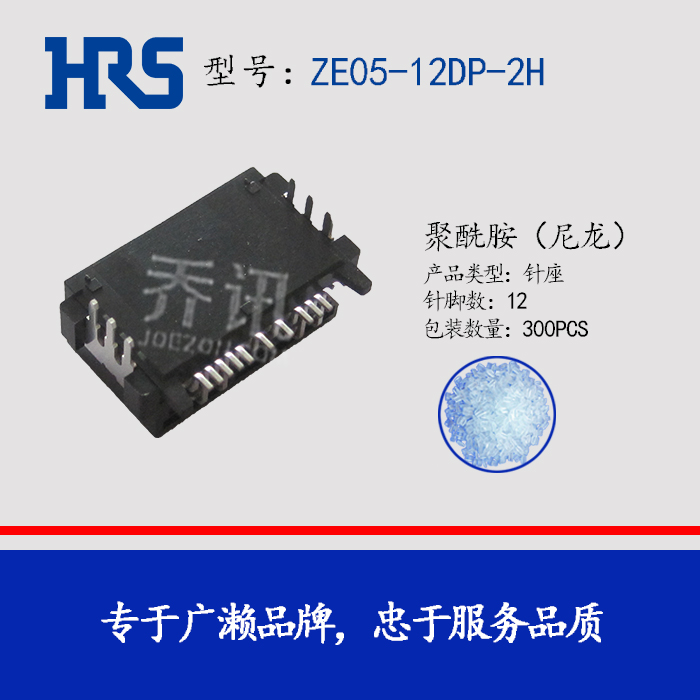

ZE05-12DP-2H新能源针座日本广濑代理

ZE05-12DP-2H新能源针座日本广濑代理

系列

ZE05

包装

卷带（TR）

零件状态

有源

连接器类型

接头

触头类型

公形引脚

间距 - 配接

0.079"（2.00mm）

针位数

12

排数

2

排距 - 配接

-

加载的针位数

所有

样式

板至电缆/导线

护罩

带遮蔽 - 4 墙

安装类型

表面贴装，直角

端接

焊接

绝缘高度

0.348"（8.84mm）

触头形状

方形

触头表面处理 - 配接

锡

触头表面处理 - 柱

锡

触头材料

黄铜

绝缘材料

聚酰胺（PA），尼龙

特性

固定焊尾

工作温度

-40°C ~ 125°C

材料可燃性等级

UL94 V-0

绝缘颜色

黑色

额定电流（安培）

2A，5A

额定电压

60VAC/DC

连接器分类
按类型分：公端、母端（也叫插头、插座；SOCKET、HEADER）
按使用场合分：板端、线端、背板
按连接器方式：板对板（BTB）、线对板（WTB）、线对线（WTW）
按连接器种类： USB、RJ、I/O、卡座、 FPC、
按焊接方式： DIP 、SMT、IDC （排线刺破）、PRESS FIT（卯入式）
连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。
1．机械性能插拔力 插拔力分为插入力和拔出力保持力（如保持力过小则影响连接可靠度）插拔次数（寿命）
2．电气性能额定电压，额定电流，接触电阻，绝缘电阻，抗电强度（耐压）
3．环境性能常见的环境性能包括耐温、耐湿、耐盐雾、振动和冲击、焊接性等。

汽车连接器是电子工程技术人员经常接触的一种部件。它的作用非常单纯:在电路内被阻断处
或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。汽车
连接器形式和结构是千变万化的，其主要是由四大基本结构组件组成，分别是:接触件，外壳
(视品种而定)，绝缘体，附件。在行业内通常又称做护套、接插件、塑壳。一般汽车需要用到
的连接器种类有近百种，单一车型所使用的连接器约有数百个之多。随著人们对汽车在安全
性、环保性、舒适性、智慧化等要求越来越高，汽车电子产品的应用日益增加，这将使汽车
连接器应用数量呈现增长的情形。
