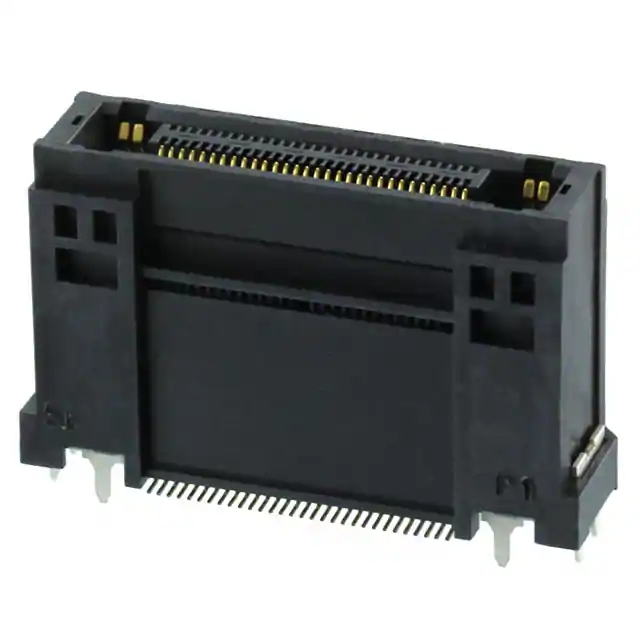

FX23-60S-0.5SV10夹层式连接器HRS广濑针座

FX23-60S-0.5SV10夹层式连接器HRS广濑针座

包装

托盘

零件状态

有源

连接器类型

插座，中央带触点

针位数

64（60 + 4 电源）

间距

0.020"（0.50mm）

安装类型

表面贴装型

特性

板导轨

触头表面处理

镀金

触头表面处理厚度

3.94µin（0.10µm）

排数

2

HRS广濑电气FX23系列0.5毫米间距浮动板对板连接器支持高电流额定值和高速传输。
高速传输高达8Gbps(最高) 采用创新的接触式设计，以确保阻抗匹配。
FX23系列有混合结构，具有电力和信号接触。四个内置的电源触点，每个可携带3A额定电流，
信号触点每个可携带0.5A。

HRS广濑、连接器、接插件、插座、端子、胶壳、插头、

连接器分类
按类型分：公端、母端（也叫插头、插座；SOCKET、HEADER）
按使用场合分：板端、线端、背板
按连接器方式：板对板（BTB）、线对板（WTB）、线对线（WTW）
按连接器种类： USB、RJ、I/O、卡座、 FPC、
按焊接方式： DIP 、SMT、IDC （排线刺破）、PRESS FIT（卯入式）
连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。
1．机械性能插拔力 插拔力分为插入力和拔出力保持力（如保持力过小则影响连接可靠度）插拔次数（寿命）
2．电气性能额定电压，额定电流，接触电阻，绝缘电阻，抗电强度（耐压）
3．环境性能常见的环境性能包括耐温、耐湿、耐盐雾、振动和冲击、焊接性等。
