济宁东达ZMK-127气动风门控制装置矿用自动风门

ZMK-127 气动风门控制装置
ZMK127全自动井下无压气动风门装置
ZMK-127型矿用风门自动控制装置，认准山东东达机电有限责任公司

马延宁  13355153582
山东东达机电有限责任公司

ZMK-127电气风门主要技术参数
无压风门规格尺寸：可根据客户要求定制尺寸
风门材质：铁质、不锈钢、竹胶板
风门开启形式：异向同步开闭；对开
门扇开启角度：≥90度。
门扇与门扇、门扇与门框之间加装密封胶垫，双向密封，确保密封性能良好。
门框、门扇采用全钢喷漆结构，防腐、防潮、阻燃、强度大、不变形。

ZMK-127电气风门控制系统主要技术参数
控制系统：隔爆兼本安型。
本安控制电路：正常工作直流电压24V，电流≤0.5|A。
驱动装置：气缸 。
风门方式：车辆及人员通过时，风门自动打开，车辆或人员经过后自动关闭，无需人力开启。
an全性能强，风门自动开启关闭时间可调，运行平稳，an全可靠，保障车辆或人员an全通过。
具备灯光和语 音两种报 警方式，车辆或人员经过时，可发出多种yu音提示信号。
两道风门之间实现闭锁，正常状态下只能打开一道风门。
自动控制系统简单，易安装、易维护，充分考虑到使用的an全性，可自动、手动和排除联接销改为人工操作，避免因停电造成的开启不便的问题。必要时可加装防夹人装置。

ZMK-127气风门技术参数-自动风门 无压风门 矿用风门 平衡风门 电液风门
ZMK-127气动风门控制装置是以压缩空气做动力源，由可编程控|制|器逻
辑运算和连锁控制实现风门自动开启和关闭的自动化控制装置。人员或矿车
通过风门时由该装置实现风门一开一闭连锁自动控制，即能在人员或矿车通
过风门时自动开闭风门，又实现了煤矿井下一组风门不得同时开启的闭锁功 能。避免一组风门同时开启造成煤矿井下进回风风|流短路，危机矿井和作业
人员的an全。

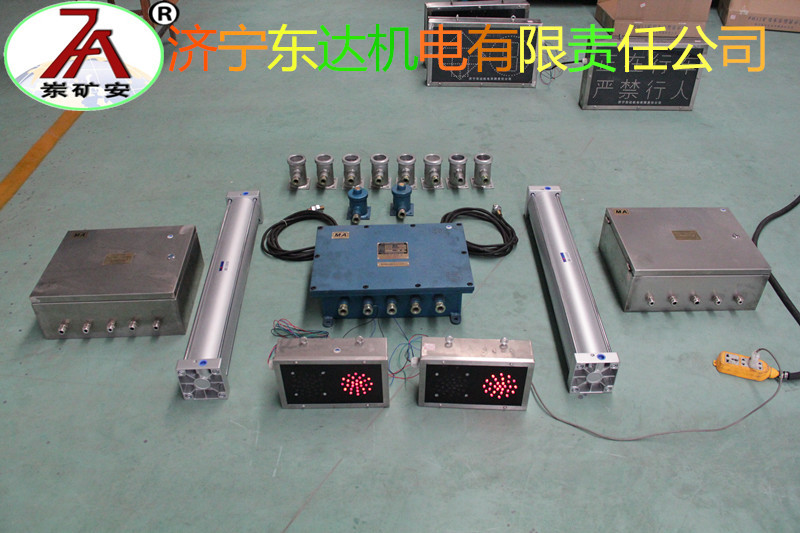

序号名称 型号 单位 数量 备注 生产厂家
1 矿用隔爆兼本安型风门控制|器 KXJ0.2/127 台 1 山东东达机电
2 矿用本安型声光报|警箱 KXB12 台 2 济宁东达机电
3 矿用本安型红外传感器接收|器 GUG8S 件
4 济宁东达机电4 矿用本安型红外传感器发送器 GUG8F 件 4 山东东达机电
5 矿用本安型位置传感器 GUC15 件 4 山东东达机电
6 矿用本安型气动电磁阀 CHFC10-0.8 件 2 山东东达机电
7 矿用本安型按钮箱 AH0.6/12 台 4 山东东达机电
