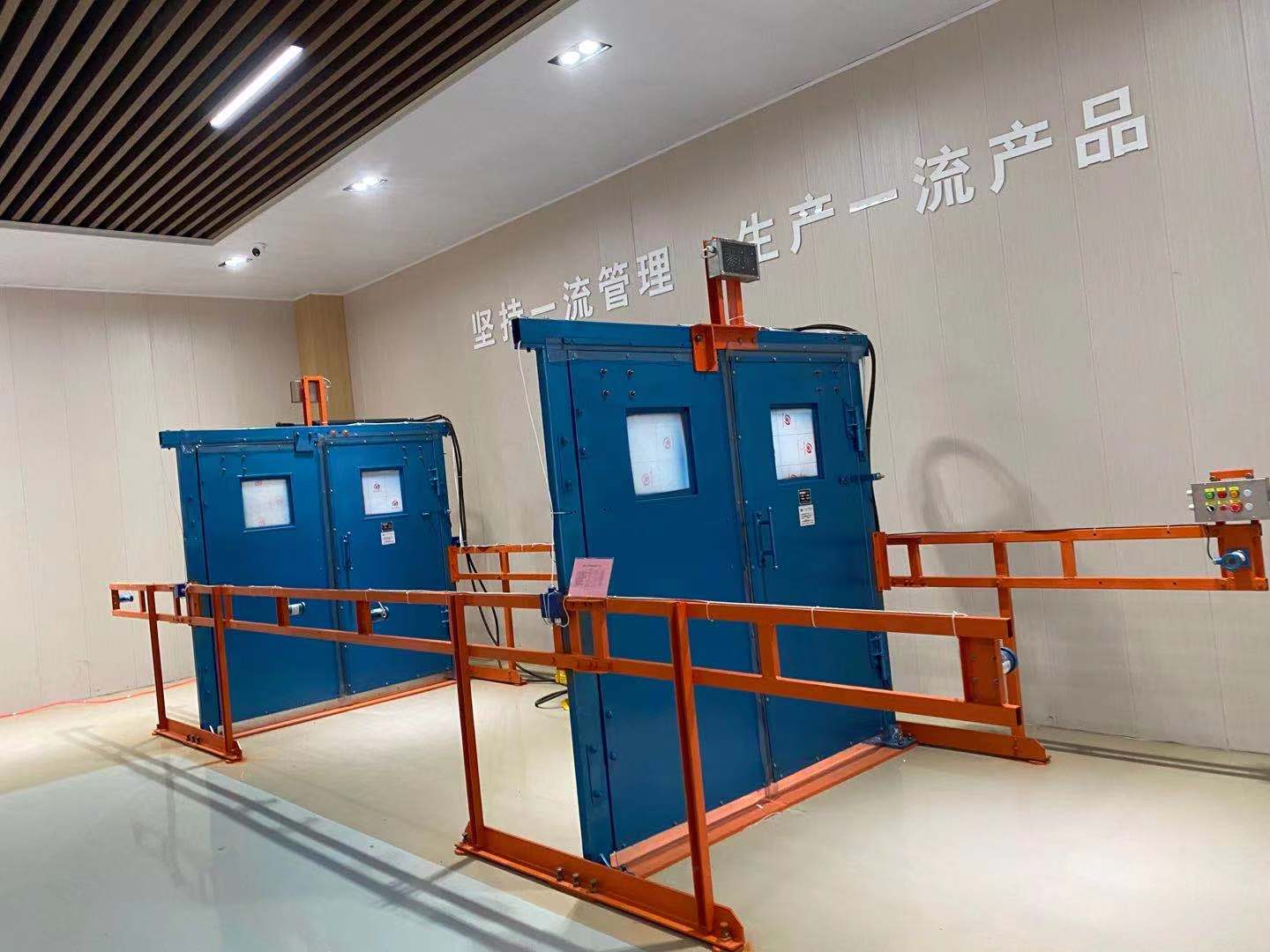

东达ZMK-127气动风门控制装置 红外感应风门

ZMK-127气动风门控制装置
ZMK-127气动风门控制用电控装置
ZMK-127型气动风门控制用电控装置结构特点：

马延宁  13355153582
山东东达机电有限责任公司
（原济宁东达机电有限责任公司）

1、本装置用PLC自动控制系统，采用红外传感器作为监|视|器，并兼有语言报|警，保证行人和车辆顺利、an全通过。
2、控制功能：控|制|器接收到红外传感器接|收|器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门；延时7秒后（经PLC可调），自动控制执行机构动作，关闭风门。
3、闭锁功能：当互为连锁的两道风门其中任意一道打开时，控||制|器控制执行机构闭锁另一道风门，使之不能开启；当打开风门关闭后，控|制|器自动解锁。
4、手动解锁功能：当出现故障时按下复位按钮，整个控制系统停止工作，此时风门可以手动推开。当故障排除后按下置位按钮，控制系统恢复正常工作。
5、语|音提示功能：风门打开时，控|制|器应控制声光报|警箱提示语|音信号。

气动风门控制用电控装置主要组成及其技术参数

1.KXJ0.2/127型矿用隔爆兼本安型风门控|制|器
2.KXB12矿用本安型声光报|警箱
3.GUG8型矿用本安型红外传感器
4.GUC15型矿用本安型位置传感器
5.AHS-12矿用本安型控制按钮
6.CFHC10-0.8矿用本安型风门电控装置

为了保证井下回风巷空气的流通，在联络巷中安装无压风门。然而老式的无压风门需要人力开启，费时有费力，因而出现了井下全自动风门电控系统。
矿用风门控制装置东达机电在做的有三种，一种是手动控制的，机械闭锁。一种是纯气动控制风门，另一种是气动电控风门控制系统。
纯气控风门控制装置：
是有两个大气控箱和两个小气控箱，以及一些小的零部件组成，安装简，适合预算较少的煤矿使用。
