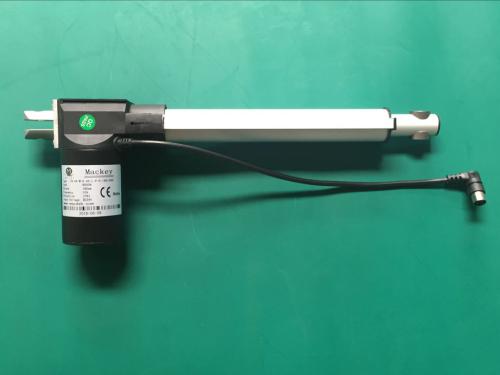

电动推杆说明书

电动推杆说明书

DT型电动推杆是一种直行程电动执行机构，能够完成往复直线运动，借助于其它机构还能够完成转动和摆动。

该产品的共同特点：

1、精选各种专用电机，启动转矩大，可带负荷启动。

2、设有过载保护机构和行程控制机构，便于用户实现自动控制。

3、采用全封闭密封，适合电站、输煤、通风系统等恶劣的环境使用。

4、该机体积小、重量轻、安装调试方便。

该系列电动推杆集中了我公司多年的生产经验和高超的设计及现场服务经验，优质的制造质量，在技术上和产品质量上都有较高的信誉。

该产品广泛应用于电站、矿山、港口、冶金、轻工等系统中，也适合于具有相同工作环境和使用要求的其它行业中，并具有满足系统要求的程控、集控和就地控制的能力。

二、工作环境

1、工作环境：不含强腐蚀性、易燃、易爆的介质；

2、环境温度：-30℃～50℃；

3、相对湿度：80%（20±5℃）；

4、无强烈震动；

5、工作制：①短时工作制：额定时间10分钟；

②频繁工作制：每小时往复十五次；

6、海拔高度不超过1000米；

7、电源：380V、50Hz、三相四线制。

三、推杆的机构性能

1、行程控制机构：

本机构均采用计数器进行行程控制，可以控制推杆在最大行程范围内任意一固定行程或全行程范围内工作。

2、过载保护机构：本机构分别有A、B、C、几种结构形式，它是使推杆在工

作行程范围内任一位置上所承受的推拉载荷超过额定载荷时，自动切断电源而停止工作，进而保护电机和工作系统免遭损坏。

3、手动轴：本机配有手轮或手柄，以方便现场调试或紧急情况下的现场就地手

动操作用。

四、电动推杆的安装

安装电动推杆时，应考虑现场手动操作、调试及维护方便的空间，也必须

考虑推杆自身的运动空间。其安装尺寸参见各规格推杆安装尺寸图表。

五、推杆的使用及控制机构的调整

电动推杆安装完毕后应对以下部分进行调整检查后，方能通电试运行：
