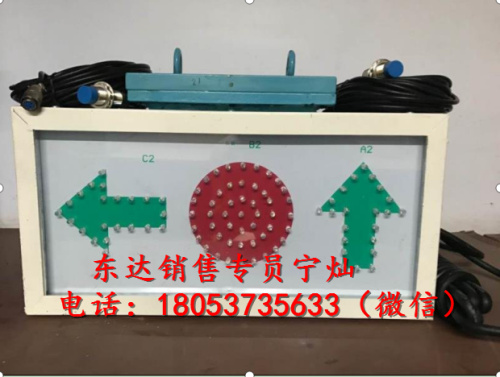

KXH127C矿用隔爆兼本安型岔位指示器

KXH127C矿用隔爆兼本安型岔位指示器

1.4 产品型号及其含义：

1) 额定工作电压：AC 127V

2) 电压适应能力：75%—110%

3) 额定工作电流：AC 0.10A

4）本安参数

a. Uo: DC 12V，Io: 155mA，Co: 0.1uf, Lo: 0.1mH

b. 指示灯：开路电压 DC16V，Io: 155mA。喇叭：开路电压 AC5.5V，短路电流 910.00 mA。

c.传感器：电源 DC12V 输出：NPN 晶体管 e 极输出

5）过流保护动作值为 155 mA，短路电流稳定值≤155mA。

6） 本产品通过电缆线与交流 127V 动力线相连接，电缆采用 3×1.5mm² 矿用电缆，电缆连接

长度为 5m,分布电容≤0.1uF/km，分布电感≤1mH/km。

7）语音报警声级强度：≥85dB（A）

8) 光信号应在黑暗中20m处清晰可见。

9) 长期工作制。

1.6 使用条件

岔位指示器在下列条件下应能正常工作：a)海拔高度不超过 2000m(80～110)Kpa；

b)环境温度：0℃～＋40℃；

c)平均相对湿度：不大于 95%（＋25℃）；

d)煤矿井下有甲烷、煤尘爆炸性气体混合物，但无破坏绝缘的腐蚀性气体的场合；

e)无显著振动和冲击的环境。

外形尺寸及重量

尺寸：600mm×200mm×250mm

重量：15.5kg
