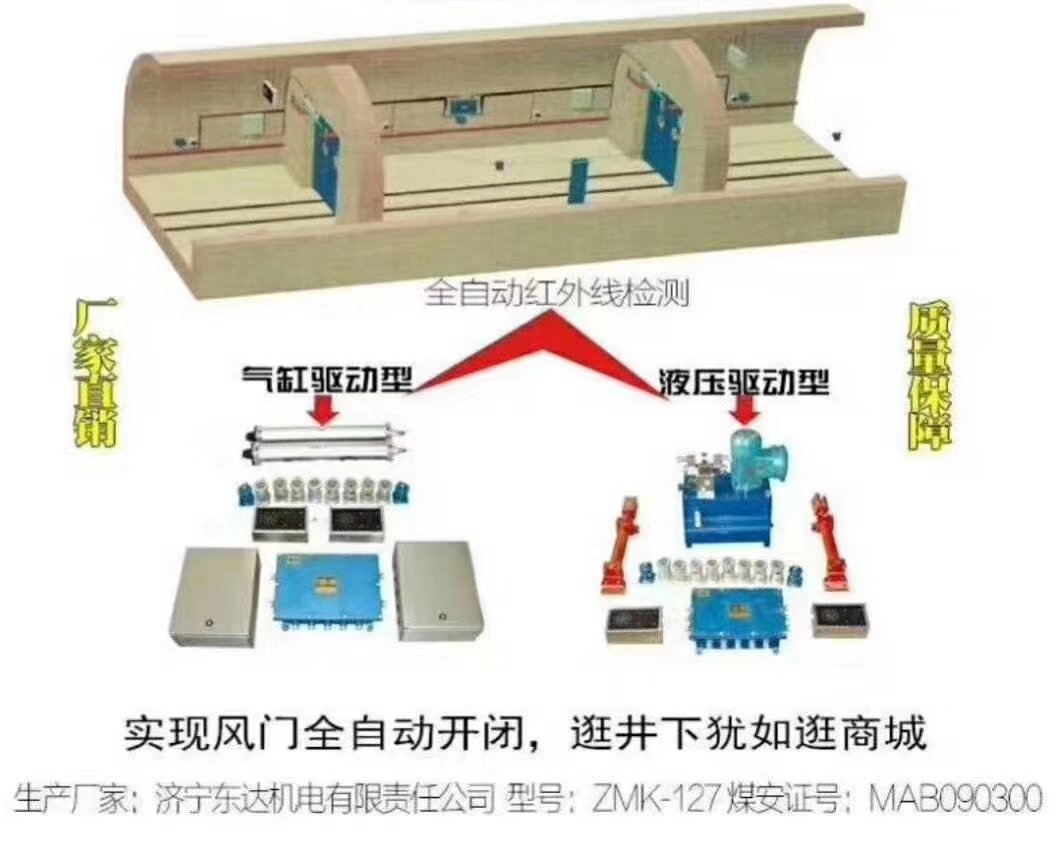

ZMK127型全自动风门控制装置 无压风门红外电控

ZMK127全自动井下无压气动风门装置
ZMK127型全自动风门控制装置报|警箱/红外传感器/位置传感器/气动电磁阀
ZMK-127型矿用风门自动控制装置，认准山东东达机电有限责任公司

马延宁  13355153582
山东东达机电有限责任公司

ZMK-127电动无压风门控制|器工作原理
手动操作情况下，矿车需要通过风门时，手动按下A门的“打开”控制按钮，A门打开，同时B门关闭，两扇门打开和关闭的同时，同样伴有语|音提示信号。同样，按下A门的“关闭”控制按钮，A门关闭，同时B门打开。
ZMK-127电动无压风门控制|器主要性能特点
1 开启力小，开启力与巷道内风压的大小和方向无关；
2 双向隔风，不须再设反向风门；
3人车过后，风门能自动关闭；
4 双向密封，漏风量小；
5关闭平稳，安|全可靠；
6防腐、防潮、防燃、强度大、变形小；
7两道门之间可实现闭锁；
8 系统简单，易维护。
电动无压风门控制|器门体结构

无压风门门体主要由门框、门扇、密封挡板及密封材料等组成，采用毛毡周边粘合密封。门框采用钢材焊接而成见图（面向风压方向）。

ZMK-127电气风门控制系统主要技术参数
1.控制系统：隔爆兼本安型。
2.本安控制电路：正常工作直流电压24V，电流≤0.5。
3.驱动装置：气缸 。
4.风门方式：车辆及人员通过时，风门自动打开，车辆或人员经过后自动关闭，无需人力开启。
5.安|全性能强，风门自动开启关闭时间可调，运行平稳，安|全可靠，保障车辆或人员安|全通过。
6.具备灯光和语|音两种报|警方式，车辆或人员经过时，可发出多种语|音提示信号。
7.两道风门之间实现闭锁，正常状态下只能打开一道风门。
8.自动控制系统简单，易安装、易维护，充分考虑到使用的安|全性，可自动、手动和排除联接销改为人工操作，避免因停电造成的开启不便的问题。必要时可加装防夹人装置。
