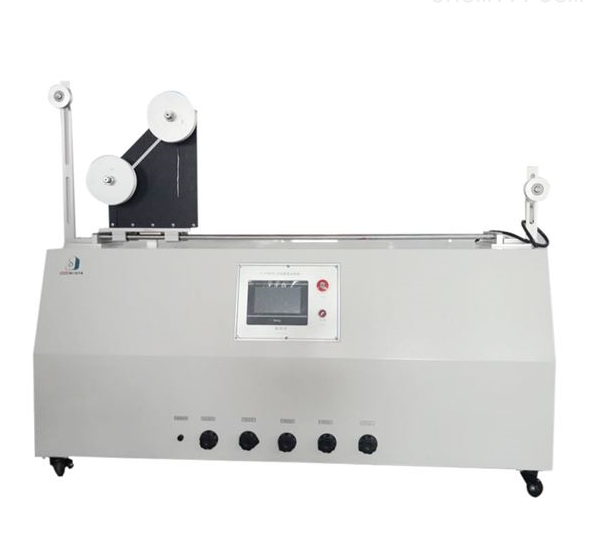

导线曲挠试验机

导线曲挠试验机符合 GB8898-2011、IEC60227-2、IEC60245-2、HD21、HD22、VDE0472、GB5023.2、IEC60245-2（ed2）1994+A1：1997、GB5023.2 和 GB5013.2、UL1581 标准设计制造；用于检测橡胶绝缘和护套之软电缆在负载的动态下，经一定次数的弯曲后的破损程度。

主要技术参数：

1.运行方式：空载、单相、三相三线、三相四线等方式；

2.试验电压：单相 AC 0.1-380V 连续可调，三相 AC 0.1-480V 连续可调；

3.试验电流：线芯间 AC 0.1～180A 独立可调；

4.试验速度：二滑轮为 0.33m/s，三滑轮为 0.1m/s；

5.试验行程：≥1m；

6.滑轮直径：二滑轮结构为圆底 60、80、120、160、200*25mm 与平底 80、120、200*25mm 各 2 只，三滑轮结

构为圆底 40、45、50mm*25mm 各 2 只，铝合金材质；

7.砝码重量：采用 0.5kg+0.5 kg +1 kg +2 kg +5 kg 组合叠加式，共二套，三滑轮为 14N、21N、28N 各二个；

8.计 数 器：1～999999 任意设定，计数到达设定值时能自动停机；

9.报警检测：线芯断线、线芯与线芯间短路、线芯与滑轮组间短路，并有声光报警提示；

10．驱动方式：交流变频调速器控制交流马达使减速箱运行；

11.电源电压：AC380V（AC）60HZ 。

测试结果判定方式：

A、指示灯指示：O、R、S、T 相断线并自动停机；

B、指示灯指示：R/S、R/T、S/T、R/O、S/O、T/O 短路并自动停机；

C、指示灯指示：O、R、S、T 与滑轮短路并自动停机。
