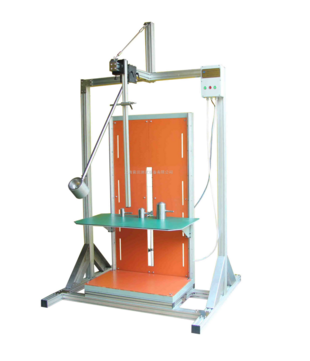

IK摆锤冲击试验装置

2021-05-19 17:12:09举报

一、设备概述：

IK摆锤冲击试验装置符合GB2099.1-2008、GB17465.1-2009、GB4706.1-2005、GB7251.5-2008、GB/T20234.1-2015、GB/T18487.1-2015、GB2423.55-2006、GB/T20138-2006、IEC61439-1:2009、IEC62262-2002第6条及IEC60068-2-75、NB/T33001-2010，NB/T33008.1-2013等标准对的冲击设备的要求，适用于电器附件、插头插座或电器设备外壳对外界的防冲击等级/机械强度等级试验。

二、IK摆锤冲击试验装置主要技术参数：

1、摆杆：长度1000㎜，外径15.9 mm、壁厚1.5 mm的钢管，与锤头构成各等效质量；

2、冲击点上下可调，行程200～1200mm电动可调节,可定制高度，冲击装置前后左右可移动。

3、撞击的锤头见表1撞击元件特性，配2，5,10,20J锤头摆杆，50J选配。

表1撞击元件特性

能量/J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
等效质量±2%kg	0.25(0.2)	0.5	1.7	5	5	10
材料	尼龙	钢
R/mm	10	25	25	50	50	50
D/mm	18.5（20）	35	60	80	100	125
f/mm	6.2（10）	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	根据等效质量调整确定，见附录A
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508.
注：当能量小于或等于1J时，在括号中的撞击元件的等效质量以及撞击元件的直径是参照原试验Ef，试验Eg的量值已在此参数中，为了协调，括号内的量值自本部分等同采用的IEC60068-2-75：1997第1版1997年8月出版的5年后将删除。

4、冲击能量、等效质量与跌落高度对照见表2跌落高度。

表2 跌落高度

能量/J	0.14	0.2		(0.3)	0.35	(0.4)	0.5		0.7	1	2	5	10	20	50
等效质量/kg	0.25	(0.2)	0.25	(0.2)	0.25	(0.2)	(0.2)	0.25	0.25	0.25	0.5	1.7	5	5	10
跌落高度±1%mm	56	(100)	80	(150)	140	(200)	(250)	200	280	400	400	300	200	400	500
注1、见3.2.2注；注2、本部分的能量单位焦耳（J）由标准重力加速度（g）导出，g圆整取值10m/s²。

5、IK等级参数对应表见表3 IK代码及其相应碰撞能量的对应关系

表3 IK代码及其相应碰撞能量的对应关系

IK代码	IK00	IK01	IK02	IK03	IK04	IK05	IK06	IK07	IK08	IK09	IK10
碰撞能量/J	a	0.14	0.2	0.35	0.5	0.7	1	2	5	10	20
注1、如果要求更高的碰撞能量，推荐取值50J；注2、有些国家标准使用一位数字表示规定的碰撞能量，为避免与之混肴，故特征数字选用两位数字表示
a按本标准为无防护

6、结构原理：试样为正常安放，调整冲击点，定位冲击装置，按释放杆锤头自由冲击试样。

7、锤头标准及参考尺寸（根据等效质量要求长度有所变化）：

能量/J	≤1 ±10%	2 ±5%	5 ±5%	10 ±5%	20 ±5%	50 ±5%
等效质量±2%kg	0.25(0.2)	0.5	1.7	5	5	10
材料	尼龙	钢
R/mm	10	25	25	50	50	50
D/mm	18.5（20）	35	60	80	100	125
f/mm	6.2（10）	7	10	20	20	25
r/mm	-	-	6	-	10	17
l/mm	根据等效质量调整确定，见附录A
a、洛氏硬度HRR85~100按ISO2039-2;b、Fe490-2按ISO1052，洛氏硬度HRE80~85按ISO6508.
注：当能量小于或等于1J时，在括号中的撞击元件的等效质量以及撞击元件的直径是参照原试验Ef，试验Eg的量值已在此参数中，为了协调，括号内的量值自本部分等同采用的IEC60068-2-75：1997第1版1997年8月出版的5年后将删除。
