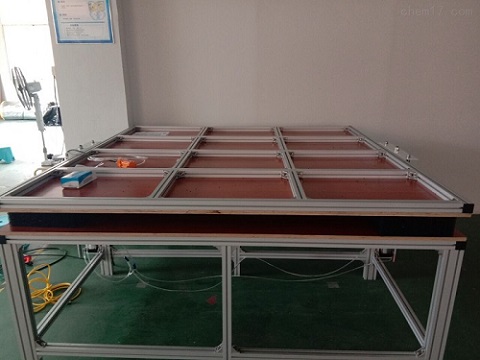

电热毯耐电压装置与温升试验床

一、产品概述：电热毯耐电压装置与温升试验床适用于电热毯在使用状况下的温度变化测试，检验其使用安全性。

二、符合标准：电热毯耐电压装置与温升试验床按照GB4706.8-2008第3章和附录AA中要求制作。

电热毯在正常试验中，应放置在相应胶合板与隔热层之上。

三、试验方法：电热毯在正常试验中，应放置在相应胶合板与隔热层之上，然后标识出六个测温点，使用编织线将焊接好铜片的热电偶线绑在试样上，距离测温点约10mm，电偶另一端接入温度巡检仪进行试验。

四、主要技术参数：

A) 温升试验床部分：
1、外型尺寸（mm）：2000×2000，离地高度（约）：300mm；
2、支撑台由厚20mm的胶合板制造；
3、配65mm×65mm厚度为0.5mm接细丝热电偶的测温铜板6件；

4、配300mm×300mm厚度为0.5mm接细丝热电偶的测温铜板6件；
5、电泳铝合金架构；

6、标准配置：1）开孔聚醚要求：开孔聚醚，孔数18+20个/cm，规定质量30kg/m3+100%，硬度：GB/T10807压痕40%时为120N-170N；

2）开孔聚醚规格： 300*100*15mm*1件，300*450*36mm*3件，300*450*90mm*1件，1000*2000*7.2mm*1件，1000*1000*7.2mm*1件，1000*2000*36mm*2件，1000*1000*36mm*4件。
7、温度巡检仪用户自备。

B）耐电压装置部分

· 设备电源：220V／50HZ； 气源：6～8KG／C㎡；(气源需方自备，0.05m³/min,8kgf)　

· 试验工作台面尺寸：2000×2000×700mm（W*D*H）；

· 上、下绝缘工作台面，台面铺设金属材料作为耐压试验的低端，试品电源接试验电源高端

· 耐压工作台采用气动控制系统，单侧起落，单侧固定转轴，通过上台面的自动开合实现试品的压合动作和供电测试；或采用气压或液压顶起机构（非自动），通过人工辅助动作实现上台面的开合（该方式下操作人员通过顶起机构的省力结构可以方便地操作，其结构相当于汽车后尾箱的顶起机构）

· 试验节拍：>16秒，其中设备开、合动作占時约10秒左右；

· 铝合金机架结构,进口气缸（双气缸结构，左右各一个），可靠美观
