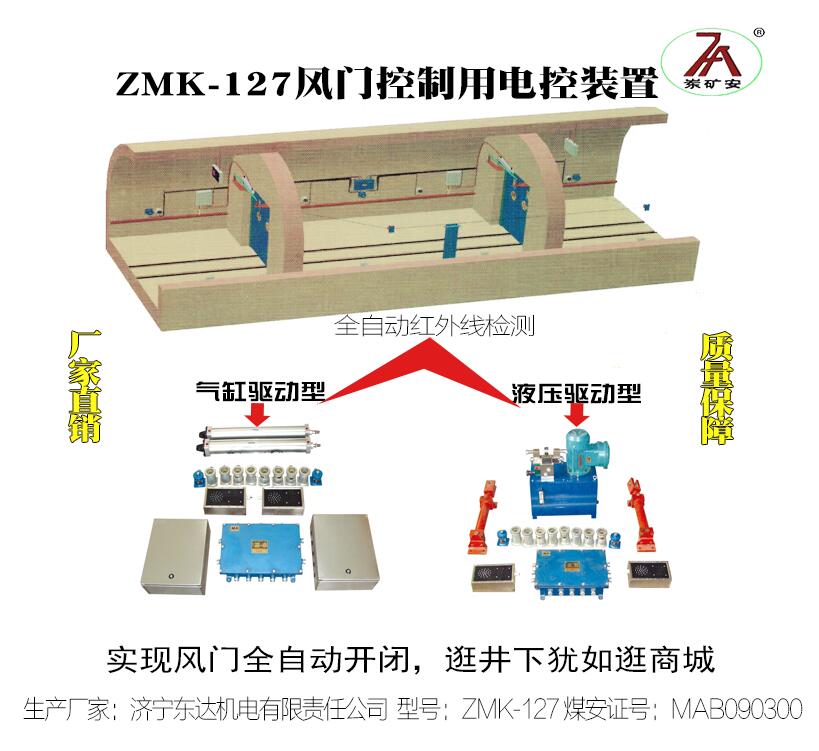

ZMK-127气动风门控制用电控装置 红外感应自动风门

ZMK-127气动风门控制用电控装置（自动风门）红外感应器或光控感应器风门控制装置，生产厂家山东东达机电有限责任公司。
马延宁  13355153582
山东东达机电有限责任公司

ZMK-127气动风门控制用电控装置适用于煤矿井下双扇无压风门、单扇风门、行人、行车或人车共用风门等设施处全自动控制，可控制两道或三道风门。当行人和矿车通过时由该装置实现风门的自动启闭。在矿井停电时，可靠人力启闭风门。

ZMK-127风门控制用电控装置组成：自控装置就是为煤矿风门提供帮助的，让风门不只有锁门的效果了它还兼备自动开关门的作用，ZMK-127风门全自动控制装置主机、声光报|警器、红外感应器或光控感应器、风门位置传感器等基本电器件组成。

ZMK-127型气动风门控制用电控装置结构特点
1、本装置用PLC自动控制系统，采用红外传感器作为监|视|器，并兼有语言报|警，保证行人和车辆顺利、安|全通过。
2、控制功能：控|制|器接收到红外传感器接|收|器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门；延时7秒后（经PLC可调），自动控制执行机构动作，关闭风门。
3、闭锁功能：当互为连锁的两道风门其中任意一道打开时，控|制|器控制执行机构闭锁另一道风门，使之不能开启；当打开风门关闭后，控|制|器自动解锁。
4、手动解锁功能：当出现故障时按下复位按钮，整个控制系统停止工作，此时风门可以手动推开。当故障排除后按下置位按钮，控制系统恢复正常工作。
5、语|音提示功能：风门打开时，控|制|器应控制声光报|警箱提示语|音信号。
全自动行车无压风门专|业生产厂家人和车走近时由于红外线感应无压风门自动开启，人或者车通过后风门自动关闭。给矿井操作人员省时省力大大提高了工作效率！

自动无压风门比手动无压风门更加方便，自动无压风门两扇为一套。门前安装红外线感应器，行人距离该门一米处时该门自动打开，亮绿灯，并有语|音提示系统。而另一扇门为关闭状态，并亮起红灯。

控制系统组成
风门为自动液压风门, 控制系统有以下部分组成：
1、风门控制用控制装置主机1套。
2、矿用隔爆兼本安型语|音报|警|器2台。
3、遥控|器2个。
4、矿用本质安|全型红外线传感器4对。
5、矿用本质安|全型风门开闭状态传感器4个。
6、油缸2台。
7、液压泵站1台。
8、防爆按钮4个。

全自动风门开门样式：全自动风门常常采用对开式的开启方式，两道为一套，配上一套机械闭锁就能在煤矿发挥zui大的作用作为煤矿联络巷风门它的便捷性常常被人们所称赞，只需加一套控制装置即可实现风门的自动化，有些煤矿为了的工作体验常在已经安装的风门上配套。
