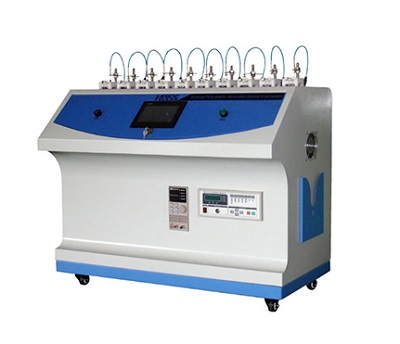

组合开关寿命试验机 开关器具产品机械寿命试验设备

组合开关寿命试验机依据GB16915.1-2003、GB15092.1-2003和IEC60669-1、IEC61058-1等标准的相应条款而设计，用于检测家用和类似用途开关器具产品的机械寿命试验；本试验机与电源负载柜连接，可对各类进行电寿命、正常操作及分断容量等试验；主要针对墙壁开关、跷板开关、拨板开关、倒板开关、按钮开关等直线运动开关进行检测。

组合开关寿命试验机技术特性：

1、试验工位：6个（每个工位都由两个汽缸组合）（可定做3-10工位）

2、行程间距：不小于20mm

3、接通时间：0～99.99秒可调（每个工位可独立调节，或两个工位调节（关联运作时））

4、断开时间：0～99.99秒可调（每个工位可独立调节，或两个工位调节（关联运作时））

5、试验次数：0～999999次可调（每个工位可独立调节，或两个工位调节（关联运作时））

6、工作方式：气动式，各个工位独立运作或关联运作两种方式（关联运作时，两个工位可以共用一路负载）

7、控制器：显示器控制

8、夹具：夹具座可上下、左右、前后移动，适用于各种外形的产品

9、故障判断：当负载短路或开路连续若干时间（一次性故障）或若干次数（瞬间故障），都即发出报警、切断负载、带有通断次数记录及故障次数记录

备注1：利用本机做带电寿命测试时，需另配电源负载柜使用。

备注2：以上2工位中的每一工位都由2个气缸组成。

1、当单汽缸动作测试时（每工位都只由一个汽缸驱动）要测试对象 ：按钮开关、自锁式/非自锁按钮、拔动开关、船型开关、跷板开关

2、当双汽缸动作测试时（每工位都由二个汽缸驱动）主要测试对象 ：大跷板（船型）开关、大板（船型）开关

符合标准：

GB16915.1-2003、GB15092.1-2003
