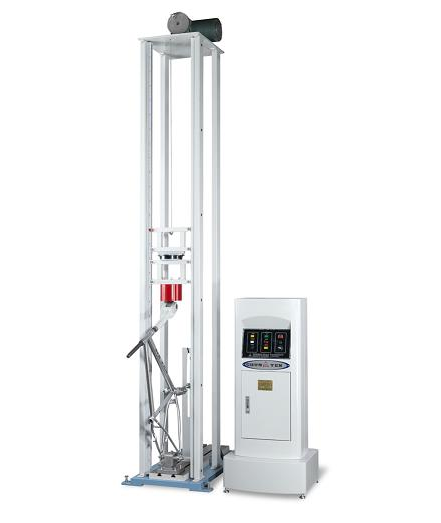

电动自行车架前叉组合件落重试验机 电动自行车架前叉组合件落重检测设备

一、电动自行车架前叉组合件落重试验机概述：

电动自行车架前叉组合件落重试验机用于模拟自行车在骑行时的前轮遇到障碍物时可承受地面障碍物冲击的能力。电动自行车组合件按照 GB 3565—2005 中 27.1 规定的方法，以能量为 80 J 的冲击力（如采用 22.5 kg 的重锤从 360 mm高度垂直落下）进行冲击试验。如果车架装有减震前叉，则组合件在试验时应当使前叉处于无负荷状态的自由长度。如果减震弹簧可被锁住，应当被锁住在无负荷的长度。对装有后减震装置的车架，将该减震装置紧固在相当于有一个75 kg 质量的骑行者骑坐在试验车上一样；如果减震装置不允许锁紧，则可采用同样尺寸的实心连接代替减震前叉或后减震装置，两端的连接方式与减震前叉或后减震装置相同。

二、满足标准：

GB17761-2018《电动自行车安全技术规范》标准中第7.3.1.2.1冲击试验（重物落下）要求；

GB 14746-2006《儿童自行车安全要求》标准第4.7.1条款要求；

GB17761-1999《电动自行车安全技术规范》；

GB 3565-2005《自行车安全要求》标准中第 27.1车架/前叉组合件落下试验要求；

ISO4210-6-2014《自行车-自行车安全要求-第6部分：车架和前叉测试方法》标准中第4.1条款要求；

ISO4210-3-2014《自行车-自行车安全要求-第3部分：一般测试方法》附件B；

EN 14764-2005《城市和旅行用自行车-安全要求和试验方法》标准第4. 8. 2条款要求；

EN 14766-2005《山地自行车-安全要求和试验方法》标准中第4. 8. 2条款要求；

JIS D9401-2010《自行车-车架》标准中第5.2条款要求。

三、主要技术参数：

1.控制及操作方式： PLC程序控制+触摸屏操作;

2.砝码提升高度： 0～400mm可调;

3.高度测量误差:  ±1mm;

4.砝码精度:  ±0.2%;

5.砝码提升速度：0～150mm/min可调;

6.砝码提升：电动;

7. 滚轮及冲击头硬度： HRC60度以上;

8. 滚轮重量：1Kg;

9. 试验砝码：22.5kg， 不锈钢材质.
