山东中煤集团轨距尺检定器厂家轨距尺检定器批发

轨距尺检定器介绍

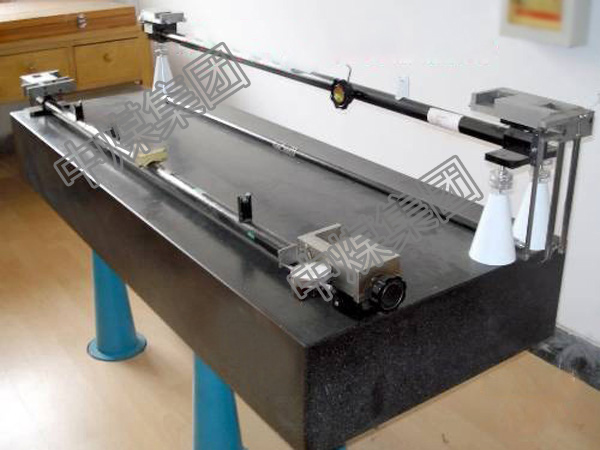

轨距尺检定器,ATGJ-1型铁路轨距尺检定器是用于检定标准轨距铁路轨距尺的专用检具。本检定器可用于0级、1级和2级轨距尺的首次检定、重复检定（定期检定）。

 轨距尺检定器的功能介绍：检定器由轨距测量部分,水平（超高）测量部分组成

轨距测量部分是通过活动、固定测量块以量规为轨距1435mm点的长度基准,通过调整手轮可实现1410mm至1470mm的调整,调整中在轨距标尺中可清晰读取对应位置,锁定位置使用轨距标尺的锁定螺钉。

 超高测量采用齿轮和链条升降机构,操作时将手轮拉出后旋转手轮,即可调整超高测块的相对位置。调整到低点为水平零位,超高测块的调整行程为0mm至185mm。调整中在超高标尺中可清晰读取对应位置,锁定位置使用超高标尺的锁定螺钉。

 本轨距尺检定器活动机构采用进口导轨保证了移动过程相对精度,全部测块和结构部件均采用优质材料经过数控加工中心精密加工制作,保证了整体的装配精度及检定器的长期稳定使用。

轨距尺检定器技术参数

•准确度等级：I级

•轨距测量范围：(1410～1470)mm

•水平（超高）测量范围:(0～185)mm

•超高示值误差：±0.06mm；

•工作量规长度：1435±0.20mm

•轨距示值误差：零位（1435）允许误差±0.04mm,非零位允许误差±0.06mm；

联系电话：18553715389  郝经理
