QDFS气控式风水联动喷雾降尘装置
气控式风水联动喷雾降尘装置，能够通过连续或间断性的自动喷雾洒水，作用于煤矿井下采掘工作面、运输巷道和运输设备、放炮作业和喷浆作业、综采液压支架等所有产生烟雾粉尘的作业场所，降除粉尘、烟雾、净化空气，还能吸收一定的有害气体，降低瓦|斯、一氧化碳等有害气体浓度，改|善和治理粉尘作业环境，是有|效防止粉尘、烟雾危害的设备。

马延宁  13355153582
山东东达机电有限责任公司

JXFS机械式风水联动喷雾降尘装置
时控可循环气动控制洒水风水联动
QDFS气控式风水联动喷雾降尘装置

气控式风水联动喷雾降尘装置是一种新型、高|效、低能耗、喷雾距离远的自动喷雾降尘装置。主要适用于煤矿大巷、皮带转载点、放炮等作业场所。其主要特点是喷雾距离远、降尘范围大、水雾滞留时间长、降尘效率高、用水量少，是一种高|效节能的高压远程自动喷雾降尘装置。

装置主要由控制箱 1 台、风水喷雾水幕 1 套。
四、主要技术参数
1、适用水压： 0.3～1.6MPa
2、适用气压： 0.3～0.8MPa
3、水雾化颗粒： 5～30μm
4、全尘降尘率： ≥90以上
5、喷雾形状： 广角扇形
6、工作噪声： ≤dB(A)
7、工作方式： 连续

主要原理是利用专用雾化喷嘴将高速的空气流和高压水进行|气水混合雾化，形成比 传统喷雾更细小的水雾，这种水雾是一种可以漂浮移动的薄雾团，这种薄雾团在空中的滞留时间比传统的喷雾大大增加，增加水雾的降尘面积，对粉尘具有更好的吸附作用，从而达到佳的降尘效果。主要适用于煤矿大巷、皮带转载点、放炮等作业场所。其主要特点是喷雾 距离远、降尘范围大、水雾滞留时间长、降尘效率高、用水量少，是一种高|效节能的高压远 程自动喷雾降尘装置。

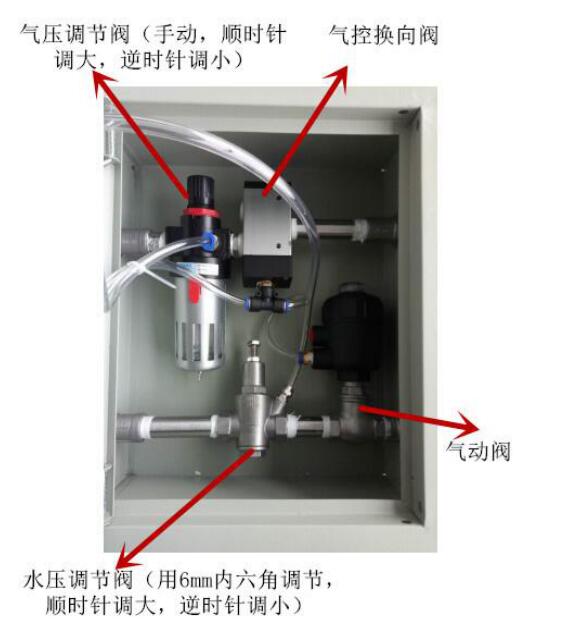

QDFS气控式风水联动喷雾降尘装置控制箱（以下简称控制箱）采用内置风、水控制阀. 该装置用风、水压力进行调控，对风水比例进行均衡,采用气控阀（控制箱图片上的“开 关”）控制喷雾装置的开启与关闭。控制箱门扇上镶嵌气控阀（开关旋钮）控制喷雾装置的开启与关闭,镶嵌有水压表、气压表，分别显示调控后的水、气压力。 该装置适应面广，易操作，并采用设计有水质过滤器的风水喷雾水幕，适应供水、供风 压力范围广、不受泥沙和污水影响、供水通径大、工作稳定可靠，且该装置不用电，无安|全隐患，能够长期工作而无故障
