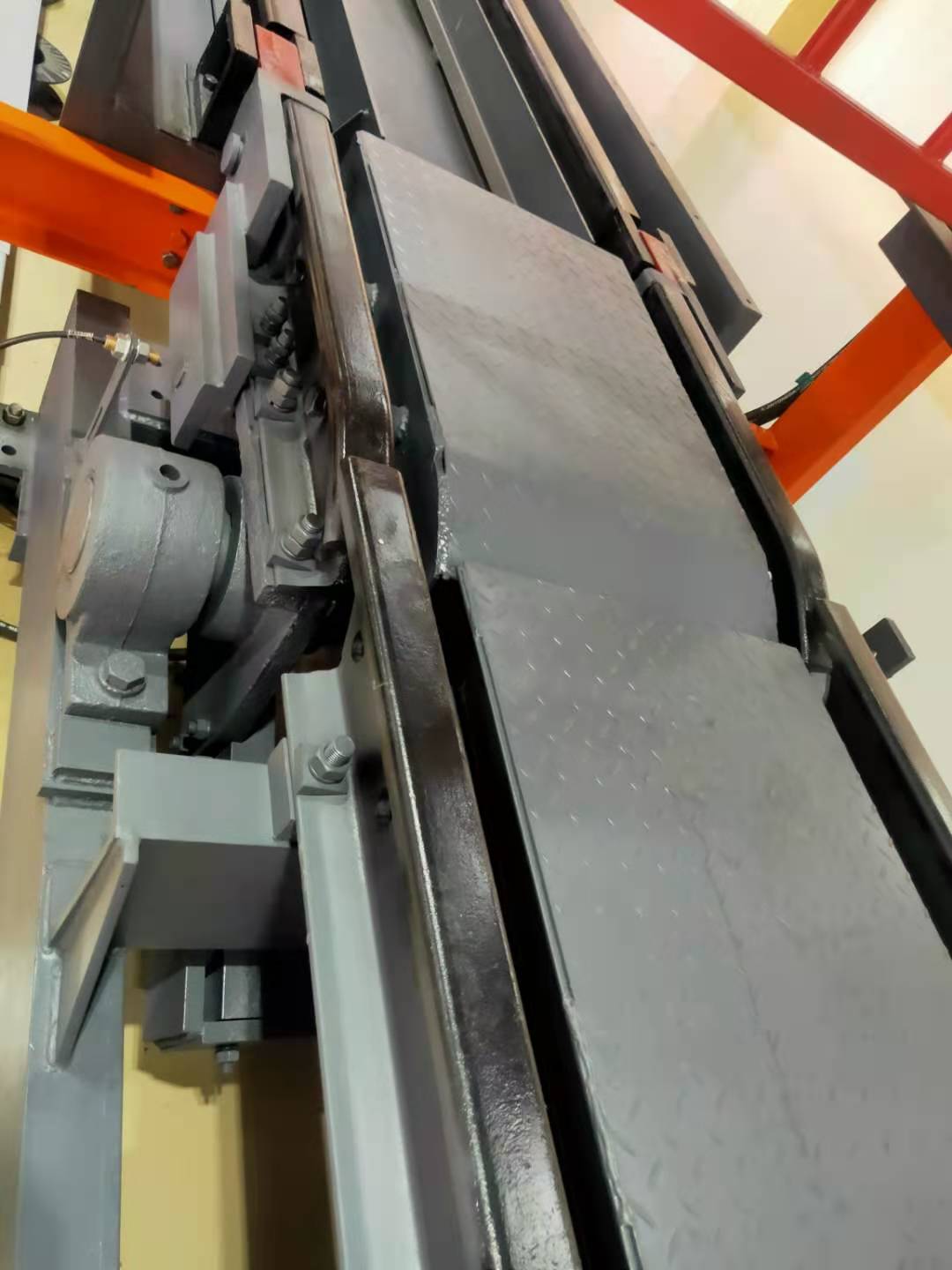

YWC6(9)/2稳罐摇台 竖井罐笼液压稳罐摇台

YWC稳罐摇台井口液压稳罐摇台
CYY系列电液动力摇台、CYQ系列气动摇台、CYS系列手动摇台
YWC稳罐摇台井口液压稳罐摇台设备功能
立井钢丝绳罐道罐笼提升系统中，在罐笼内外矿车置换及人员上下罐时，将车场运输轨道与罐内轨道连接的一种承接设备。结构简单可靠，操作方便，结构紧凑，占用马头门空间小，基础施工量小，能承受装罐时的水平冲击力，具有稳罐功能。

山东东达机电有限责任公司
东达小马 13355153582

YWC稳罐摇台井口液压稳罐摇台技术参数
型号                   轨距       调节范围       摇臂长度（进车/出车）
YWC6(9)/1.5      600/900      75mm         800/800mm
YWC6(9)/2        600/900     100mm         1000/1000
YWC6(9)/3        600/900     150mm         1500/1500
YWC6(9)/4        600/900     200mm         2000/2300
YWC6(9)/5        600/900     230mm         2300/2500

YWC稳罐摇台井口液压稳罐摇台适用范围
备注;以上YWC稳罐摇台适用于煤矿 1t、1.5、3t 矿车、平板车、材料车及金属矿山 0.5m3、0.7m3、1.2m3、2m3、4m3 等多种型号矿车

YWC稳罐摇台井口液压稳罐摇台设备特点
YWC型稳罐摇台为一段绕固定轴摆动的轨道，摇臂前端两侧设有稳罐导板，摇臂落下时稳罐导板卡在稳罐梁上，使摇台具有了稳罐功能。摇尖位于摇台前端，较接在摇臂上，可在一定角度内转动，后部设有配重，确保其处于抬起状态，工作时与罐笼底盘上的导轨衬搭接，将罐内轨道与车场轨道连接起来，便于矿车与人员进出罐笼。摇臂另一端为配重，使摇台抬起轻便。由于事故摇臂意外落下时，罐笼通过会将摇尖压下旋转，使罐笼安|全通过。摇臂为箱形结构，摇尖根据受力改进形状，承载能力高，能够承载大型设备。

摇台是竖井罐笼提升系统在井口置换罐笼内矿车及人员上下罐时，车场运输轨道与罐笼内轨道衔接的一种承接设备。摇台结构能够满足推车机进罐作业的要求。摇臂与罐笼搭接时，摇尖与罐内导轨衬吻合，保证侧向定位可靠，保证罐内外的基本轨、推车机滑道不错位，使矿车、推车机顺利进出罐笼。
