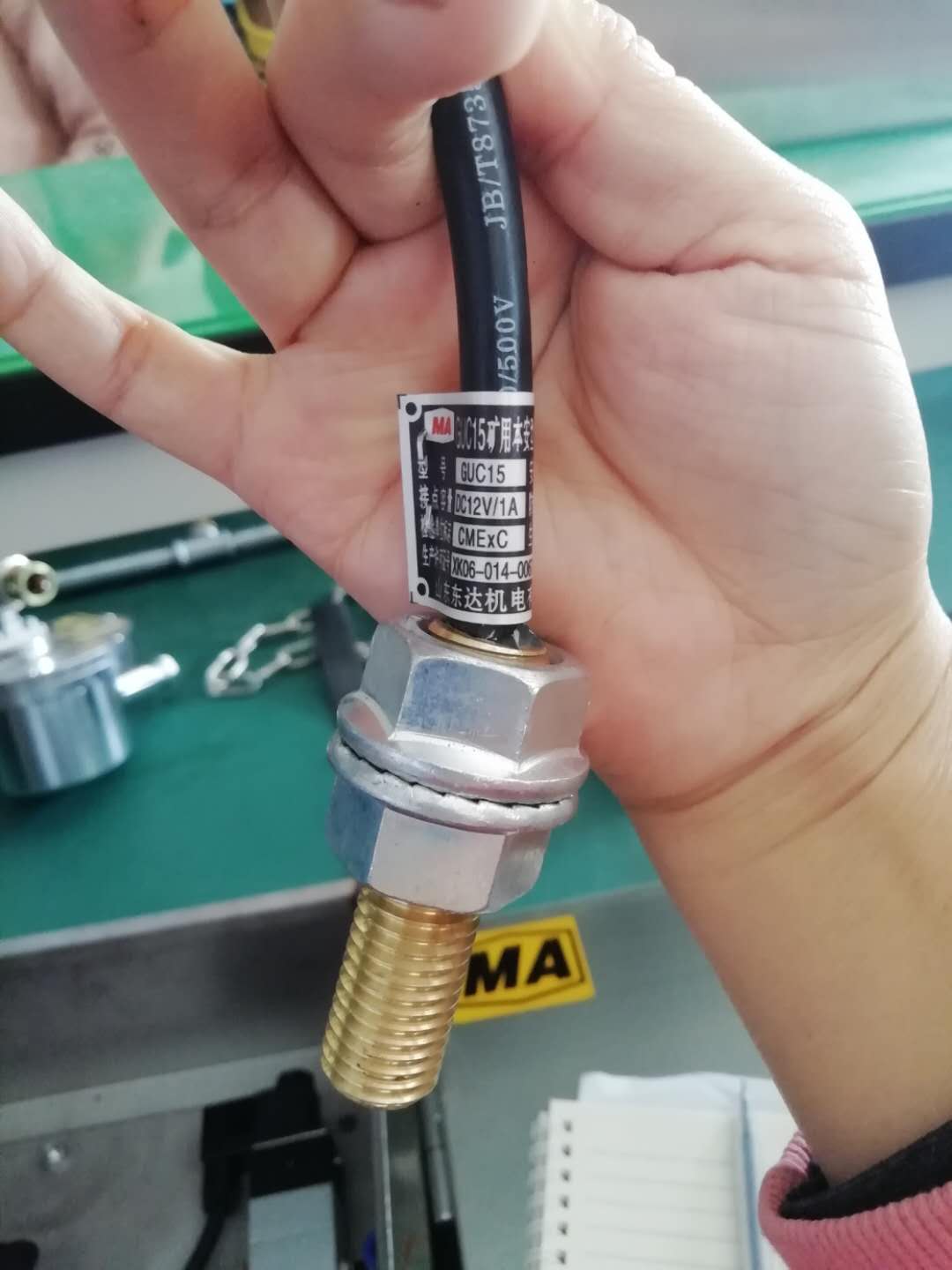

GUC15矿用本安型位置传感器煤矿井下可用

山东东达机电GUC15矿用本安型位置传感器 GUC15矿用本安型位置传感器
GUC15矿用本安型位置传感器技术参数：
a） 动作距离范围（mm）：0～15。
b） 输出接点形式：一对常开接点。
c） 接触电阻（Ω）：≤0.2。
d） 接点容量：DC12V/1A。

山东东达机电有限责任公司
东达小马 13355153582

GUC15矿用本安型位置传感器是根据煤矿井下各项自动化的要求而设计的，用来确定物体状态或位置的传感器。它是通过干簧管与磁铁感应发生作用，将物体的状态或位置转换成电|信号，送到关联设备的检测电路中，通过与关联设备实现电控装置的自动化。

安装注意事项：
该矿用位置传感器只能用于经防爆检验合格的本安电路中，且不得改变原电路使用电缆长度。
磁铁与矿用本安型位置传感器的有|效间距，可通过位置传感器的可移位距离来调整。
矿用本安型位置传感器在下井投入使用前须在地面用磁铁距离试验，合格后即可下井与设备配套使用，设备送电后矿用本安型位置传感器即投入工作。

GUC15矿用本安型位置传感器
工作原理：
矿用本安型位置传感器的结构及电气原理接线图
矿用本安型位置传感器是通过干簧管与磁铁感应发生作用，将物体的开、闭状态及方位转变换成电|信号，送到关联设备的检测电路中，通过与关联设备一起实现电控装置的自动化。
1、矿用本安型传感器引线
2、矿用本安型位置传感器的安装孔（距离可调）
3、磁铁固定在要检测的物体上（与矿用本安型位置传感器的安装孔垂直或平行）
４、Ｈ动作距离范围（mm）：0～15。

结构特征：
矿用本安型位置传感器由两部分组成：干簧管密封在防护等级为IP54的壳体内；磁铁固定在金属安装支架上。
电缆引入采用防水压紧螺母联接。
物体的状态或方位信号以电触点形式传送到关联设备的检测电路中。
