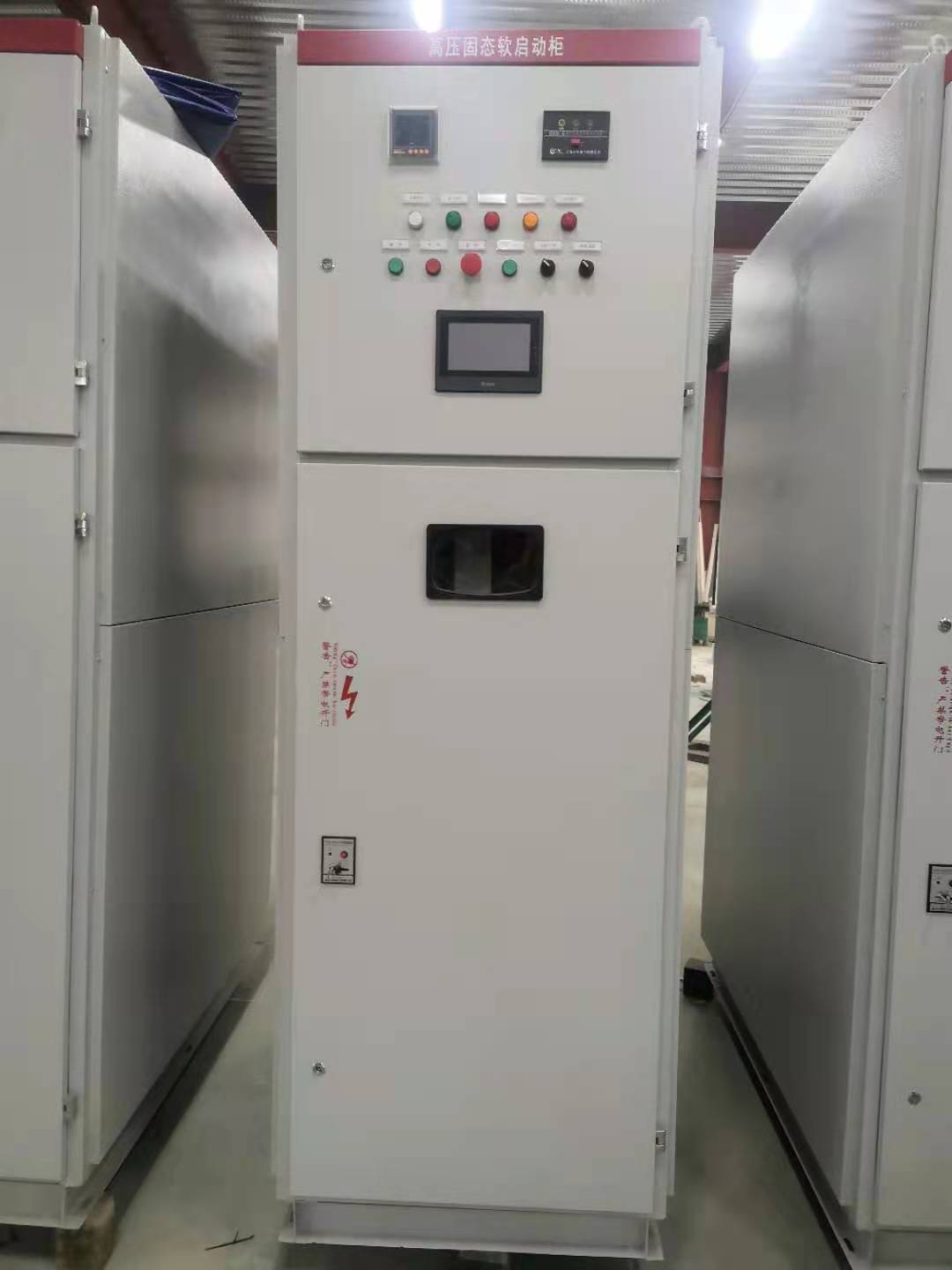

自耦降压启动柜故障有哪几种怎么维修

襄阳源创工业控制有限公司（简称源创工控）是致力于电机起动、补偿、调速和新型工业化高低压输配电及自动化控制设备的科研、开发、销售为一体的高新技术企业。公司以人为本，以科技为先导，以市场为导向，坚持自主创新、不断完善产品性能，已与数十家专业科研机构合作。目前已有五大类、十八个系列、五十多个产品处于国内领先地位。所有产品已被应用于水泥、冶金、矿山、水处理、市政、化工、造纸等行业。

1. 时间继电器不动作

自耦降压启动柜，有自动和手动两种启动方法。通过柜门上的转换开关，可以实现自动和手动转换。

在自动降压启动电路中，通过时间继电器延时动作来实现电机启动和运行。一般情况下，延时动作时间根据负载大小而设定。如果时间继电器出现故障，到达整定时间没有动作，那么星形接触器KM1和自耦变压器电源接触器KM2没有断开，就会导致自耦变压器长时间工作而烧毁。

2. 电机启动转换时跳闸

出现这种情况，很有可能是时间继电器时间调整太短。在电机没有达到设定转速就进入全压运行，造成冲击电流过大而跳闸。启动时间可以根据负载大小进行调整，一般都是在7~12秒之间，低于这个范围，就会导致跳闸。

3. 自耦变压器线圈接地

在运输过程中，自耦变压器没有固定牢固，线圈有的地方绝缘被磕坏。所以在启动的瞬间会发生接地短路故障。

4. 电机转速慢，起动困难

有可能是自耦变压器的抽头选择不合理，电动机启动电压低。电机的转矩和电压平方成正比，当电机启动电压太低，那么过小的转矩不足以拖动负载。

故障排除方法

1. 时间继电器不动作，主要是内部小型继电器烧毁。我们可以把时间继电器从底座上拔下来，重新换一个就可以了。

2. 运行转换时跳闸，可以将整定时间适当延长，但不能超过12秒，否则容易烧毁自耦变压器。

3. 自耦变压器线圈接地短路时，将线圈拆下来，如线圈损坏不是很严重，可以直接在破损接地处浸绝缘漆，或用绝缘纸等其它方法重新做绝缘处理。

4. 电机起动转速慢，检查一下自耦变压器启动接线，如果选择在60％的抽头上，可以调整到80％的抽头上，提高启动电压。

自耦降压启动柜只要功率匹配合理，平时维护检修到位，一般是不容易发生故障的，可以放心的使用。
