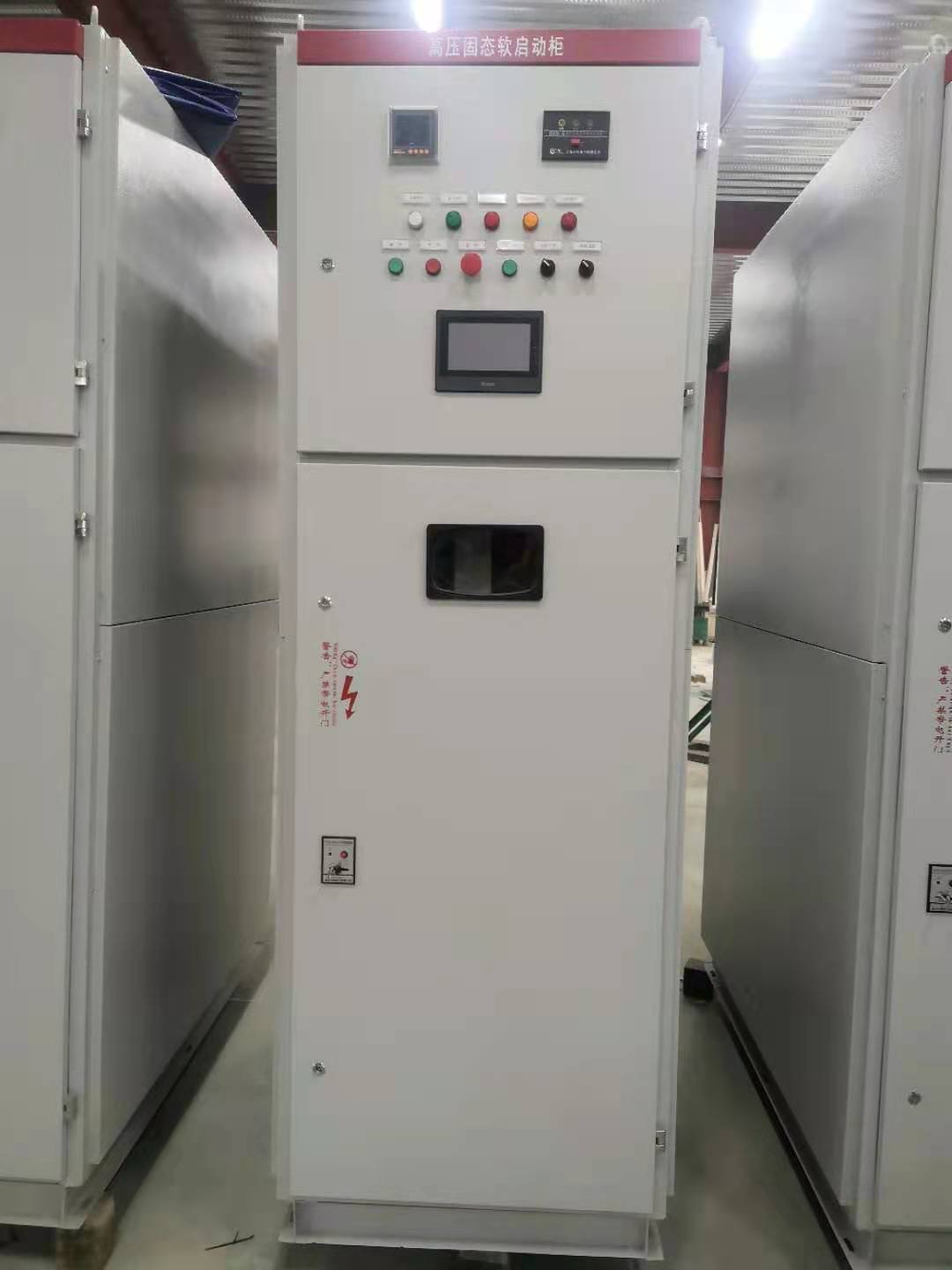

高压软启动器工作原理及操作流程

襄阳源创工业控制有限公司（简称源创工控）是致力于电机起动、补偿、调速和新型工业化高低压输配电及自动化控制设备的科研、开发、销售为一体的高新技术企业。公司以人为本，以科技为先导，以市场为导向，坚持自主创新、不断完善产品性能，已与数十家专业科研机构合作。目前已有五大类、十八个系列、五十多个产品处于国内领先地位。所有产品已被应用于水泥、冶金、矿山、水处理、市政、化工、造纸等行业。

一、接线及检查

1、接线前，请保证所有开关处于断开位置。

2、请按照中高压柜相关标准对软起动柜进行安装。

3、主回路连接：端子R-S-T连接电源端。

端子U-V-W连接电机端。

4、控制端子连接：由用户提供AC220V/50HZ，接至低压仓用户端子的相应位置上。

5、接地：将接地电缆接在柜体的地排(GND)上。请检查主回路电压和控制回路电压是否与软起动装置的电压等级匹配。软起动装置将部分信号预留在外控接线端子上，用户可根据需要接线。

二、送电及操作

1、将控制电源（AC220V）微型断路器置于闭合位置，此时软起动面板上的LCD人机界面显示“STOP”、停止指示灯点亮(绿色)、三相数显电压/电流表分别被点亮。

2、将上端主电源断路器置于闭合位置，此时软起动面板上的带电显示器发光二极管被点亮(表示三相主电源带电)，数显电压表显示三相主电源电压。

3、在待机情况下，浏览软起动装置内部设置参数，确保参数设置与实际负载相匹配。

4、请确保当前三相电源正常的情况下，方可进行操作。

三、控制方式

1、本装置具有本控/远控/dcs

控制三种起停控制方式，用户可通过面板上的转换开关进行转换(禁止在装置运行过程中切换)。

2、本装置起动控制分为“软起/直起”两种方式软起方式：将“软起/直起”钥匙开关选择“软起”位置，按起动按钮（绿色），电机开始起动。用户可通过本装置上的三相数显电流表，观察电机起动过程及运行过程中的电流。电机起动完成后，自动切换到旁路运行状态，装置上的运行指示灯被点亮(红色)。起动或运行过程中按下面板上的红色停止按钮，则电机停机且面板停止指示灯亮（绿色）。

当装置检测到故障后，面板上的故障指示灯（黄色）亮，且电机自动停止运行。故障必须被清除后才能进行下一次操作(用户可通过切断外部控制AC220V电源的方式清除面板上的故障显示)。

直起方式：将“软起/直起”钥匙开关选择“直起”位置，按起动按钮（绿色），真空接触器吸合。用户可通过本装置上的三相数显电流表，观察电机起动过程及运行过程中的电流。电机通过真空接触器直接运行，运行指示灯被亮(红色)。起动或运行过程中按下面板上的红色停止按钮，则电机停机且面板停止指示灯亮（绿色）。当装置检测到故障后，面板上的故障指示灯（黄色）亮，且电机自动停止运行。故障必须被清除后才能进行下一次操作(用户可通过切断外部控制AC220V电源的方式清除面板上的故障显示)。起动或运行过程中发生紧急情况，可通过装置面板上的急停按钮紧急停车。 本装置出厂时，默认为本地控制、软起模式与断路器柜连锁信号处于闭合位置。若高压固态软起动装置为一拖多的情况，则参照上述操作方法进行操作，当一台电机起动完成后，间隔时间必须大于10分钟后，方可起动第二台电机。
