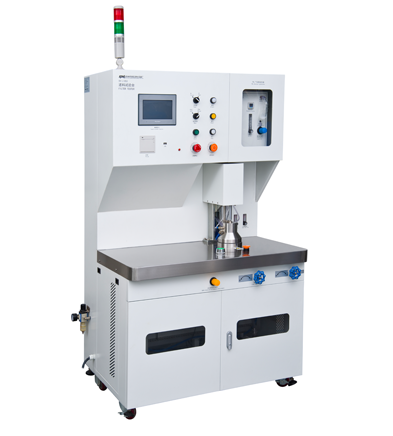

熔喷布过滤效率和气流阻力测试台 熔喷布滤料效率测试设备 熔喷布过滤测试台

一．熔喷布过滤效率和气流阻力测试台概述：

熔喷布过滤效率和气流阻力测试台适用于测试45%-99.9%等级滤料效率测试，根据标准对过滤料进行测试。整个测试台的设计结构紧密、轻便，而且在运行测试过程中，仅仅需要额外提供合适的电源和压缩空气（无水、无油），适合于实验室、工厂等场合使用。

滤纸试验中规定使用粒子计数法测定计数效率。试验中推荐使用单分散气溶胶。压降的测量应在滤速下进行。

将滤纸固定在夹具上，试验风量对应所需滤速。气溶胶发生器产生的气溶胶经调整，而后静电中和（PSL），再与过滤后的试验空气均匀混合，然后进入试验区透过滤料。

为了测定效率，在滤材的上游和下游各抽取一股空气分流。使用粒子计数仪器，测定采样气流中各粒径粒子的计数浓度，通过上下游之比，然后得到所测效率。

除此之外，还要测量试验时的滤料阻力，手动调整控制流量。

产品符合JJF1190-2008《尘埃粒子计数器校准规范》

参考标准：

国标GB19082-2009

JG／T22-1999 一般通风用过滤器性能试验方法

美国ANSI／ASHRAE52.1-1992一般通风用空气净化装置试验方法

欧洲EN779：2002一般通风用空气过滤器—过滤性能的测定

日本JISB9908：2001通风用空气过滤器装置和电动空气清洁器的试验方法

欧洲EN1822 高效过滤器

ISO-29463 清除空气中微粒用高效过滤器和过滤介质

二．组成部分

1.气溶胶发生器

  主要用于需要高浓度气溶胶的试验，使用0.3um的PSL标准粒子，发出的主要粒子粒径范围≥0.3um,占总数的70%以上，可以持续稳定的产生气溶胶。给滤料的上游，提供测试的粒子。

2.粒子计数器

  主要用于监测被测滤料的上下游粒子浓度,得出被测滤料的效率。

3.压差传感器

  主要用于测试被测滤料在一定试验流量下的压差（或者阻力）。

4.不锈钢夹具

  主要用于被测滤料的压紧和密封。

5.进口气泵

  主要用于通过滤料的试验流量，流量稳定，绿色节能，振动噪音小。

6.电器控制及软件

  设备的电路控制及操作，软件的运算及数据处理，上游浓度的稳定性判断，操作控制，参数设置。

三．技术参数
