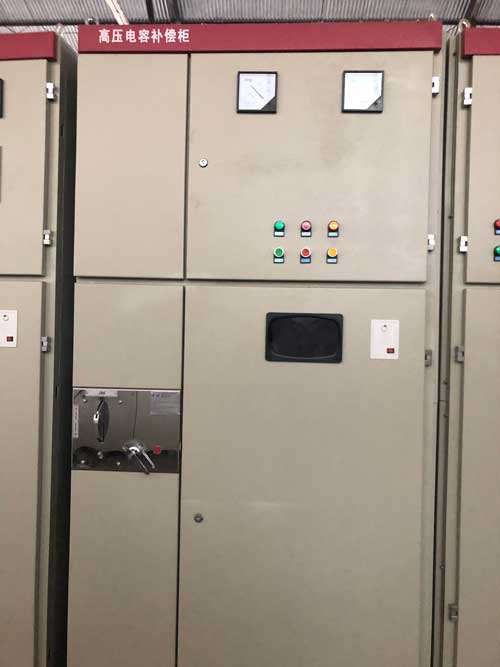

高低压电容补偿柜改造维修咨询源创电气

襄阳源创工业控制有限公司（简称源创工控）是致力于电机起动、补偿、调速和新型工业化高低压输配电及自动化控制设备的科研、开发、销售为一体的高新技术企业。公司以人为本，以科技为先导，以市场为导向，坚持自主创新、不断完善产品性能，已与数十家专业科研机构合作。目前已有五大类、十八个系列、五十多个产品处于国内领xian地位。所有产品已被应用于水泥、冶金、矿山、水处理、市政、化工、造纸等行业。

概述

适用于频率 50Hz 交流电力系统中 35kV 及以下变电所内安装在 6~35kV 侧提高功率因数，改善和提高电压质量，降低网路损耗的并联电容器成套装置。

高压自动无功补偿成套装置有两种结构形式 : 一种为柜式结构，含有电磁闭锁、带电显示功能，根据实际情况可增设无功自动控制器，实现自动投切，成套化程度高，结构紧凑，用于户内 ; 一种为框架式结构，成本底，电磁闭锁由用户配备，可用于户外。

柜式高压自动无功补偿成套装置主要是对高压并联电容器的安装构架进行改进，使其符合开关柜的有关规定，装置以“交钥匙” 为目标进行设计改造、安装投运，装置主要用于小型变电站及企业用户变电站，电容器装置安装在户内使用。

应用领域

●该装置主要用于 35kV 及以下电力系统，通过对 35kV 及以下母线上的电容器组的自动投切来实现对变电站电压和无功的综合控制。提高系统功率因数，降低变压器及线路的损耗，提高供电电压质量。

●该装置面对用户精心设计，可广泛应用于治金、矿山、建材、石油、化工、市政等三相交流电力系统中，负责产品现场安装和调试，考虑到企业用户的谐波问题，可设计串联电抗率4.5% 或以上的电抗器，使得用户的谐波得到一定的治理。

●其次，该装置可用于农网的大型变电站，考虑农网变电站负荷的日变化及季节性变化的特性。

●该装置可用于城网无人值守变电站，具有“四遥”功能。

●该装置可用于老式变电站的电容器裝置改造，提高变电站的自动化水平和运行水平。

特点

●采用优质高压电力电容器，具有可靠性高、寿命长、损耗小、运行温升低、故障率低等特点，电容器内置或外置放电元件，保证装置在脱离电网后 , 5 分钟内将残压降至 50V 以下 :

●采用高压喷逐式熔断器作为单台电容器的短路保护, 确保设备安全运行 ; 配置电抗率为 1%-12% 的串联电抗器，可限制合闸涌流和抑制 3 次以上谐波。电抗率大小视用户要求配置 ;

●视补偿容量大小可采用单星形或双星形势接线方式，保护方式主要有中性点不平衡电流保护、开口三角电压保护、电压差动保护 ;

●降低线路损耗和压降 ,缩短起动时间 , 减小起动电流 ;

●配有高压带电显示器和电磁锁 , 具有强制闭锁功能确保运行和维护人员安全 :

●就地式补偿结构设计合理, 使用方便，与电动机同步投切，免维护运行。

●提高变压器负载率和电气设备的效率， 降低电动机工作温度。
