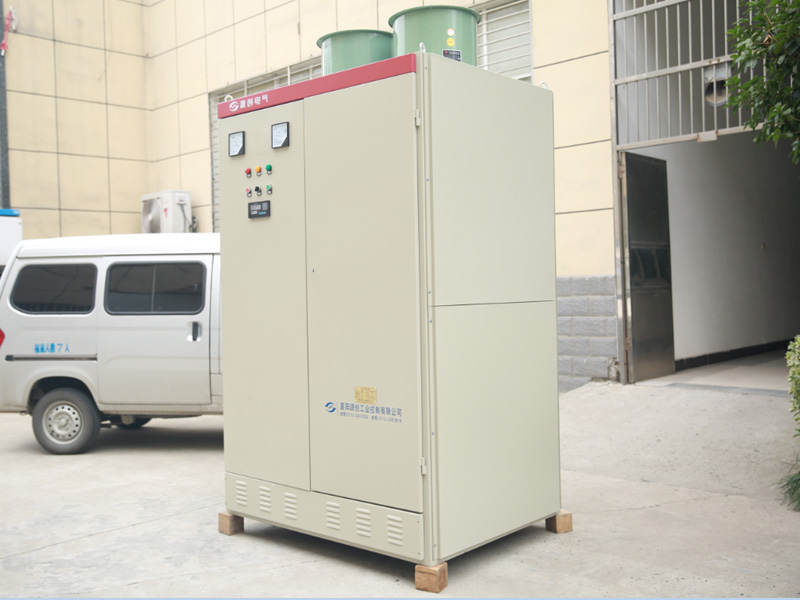

LP静止式进相器工作原理

襄阳源创工业控制有限公司（简称源创工控）是致力于电机起动、补偿、调速和新型工业化高低压输配电及自动化控制设备的科研、开发、销售为一体的高新技术企业。公司以人为本，以科技为先导，以市场为导向，坚持自主创新、不断完善产品性能，已与数十家专业科研机构合作。目前已有五大类、十八个系列、五十多个产品处于国内领xian地位。所有产品已被应用于水泥、冶金、矿山、水处理、市政、化工、造纸等行业。

LP静止式进相器（进相机）的工作原理

进相器是专为大中型绕线式异步电机设计制作的就地无功功率补偿装置。

补偿效果优于电容器补偿;可使电机功率提高到0.95以上，无功功率降低60%以上;可降低电机定子电流10%-20%，节约线损铜损20%-30%;电机温升显著降低，过载能力及功率大大提高，延长电机使用寿命。

静止式进相器的工作原理:电动机在运行时，静止式进相器串接在电动机回路中，电动机运行时采集转子电流和同步电压信号，经微处理器CPU处理后给可控硅发出触发信号。由可控硅组成的交—交变流器将工频电源变为和转子电流同颓率的电源，加在电机转子回路中，改变转子电流和转子电压的相位关系，通过磁场进而改变电动机定子电流和定子电压的相位关系，减小功率因数角，提高电动机功率因数。定子电流下降，降低电动机自身铜损和温升，提高电动机的过载能力，从而改善电动机的运行状况。

简单的说进相器可以把电动机变为”伪同步”或称”亚同步”状态．相当于一台同步电动机．当然不是在同步转速下运行，但有点类似．同步电动机的功率因数比较接近于1，所以比异步电动机节电．电动机由异步电动机变为了同步状态，转速不变，可以看到电动机的电流降低了，因为电流的无功分量减少了。
