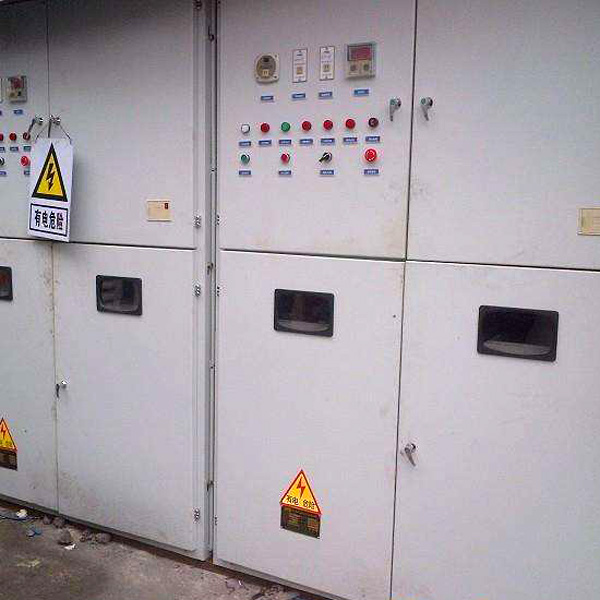

75-40000kw水阻柜 高压水阻柜 笼型电机水阻柜

襄阳源创工业控制有限公司（简称源创工控）是致力于电机起动、补偿、调速和新型工业化高低压输配电及自动化控制设备的科研、开发、销售为一体的高新技术企业。公司以人为本，以科技为先导，以市场为导向，坚持自主创新、不断完善产品性能，已与数十家专业科研机构合作。目前已有五大类、十八个系列、五十多个产品处于国内领xian地位。所有产品已被应用于水泥、冶金、矿山、水处理、市政、化工、造纸等行业。

一、概述

YLQ系列高压电动机液态软起动装置是利用液体电阻热容量大,阻值易调等特点,而专为各种大中型高压鼠笼异步电动机及高压同步电动机设计的液体电阻起动器。它是在电机定子回路串入液体电阻,通过对液体电阻和起动时间的控制,实现鼠笼电机平滑无冲击的降压起动或同步电动机的异步降压起动。在起动过程中,可明显降低电机的起动温升,减少线路上的电压降,对延长电机的使用寿命,降低单位产品成本,提高企业的经济效益有重要意义。

YLQ系列高压电动机液态软起动装置在起动过程中的变化(阻值由大到小)与电动机的起动特性恰好相适应,可大幅度降低电机的起动电流,改善电机的起动性能。它与串联电抗器起动相比, 优点是不受电机定子绕组接法的限制,而且操作简便、可靠。并且具有过流、起动超时液温报警等多种保护功能。

YLQ系列高压笼型液阻启动装置可广泛用于水泥、化工、石油、冶金等工业部门的风机、水泵、油泵等鼠笼异步电动机。

二、主要技术指标

1． 高电压：3.6、7.2、12KV

2． 额定功率：15030000KW

3． 起动电流：1.53.5Ie(与电机和拖动负载有关)

4． 起动时间：1060100s

5． 重复起动：24次（常温与电动机功率和拖动负载有关）

6． 防护等级：IP20 IP30

7． 辅助电源：三相四线380V/220V AC50Hz

75-40000kw水阻柜 高压水阻柜 笼型电机水阻柜技术电话：13508662630张工!

三、使用环境条件

1. 环境温度：0+40（带加热装置-20）

2. 相对湿度：90（25）

3. 海拔高度：2000米

4. 地面倾斜度：5度

5. 安装地点无火灾及爆炸危险、无化学腐蚀及剧烈震动

6. 特殊使用条件可在订货时具体协商

四、安装调试:

1、安装就位

YLQ系列高压笼型液阻启动装置须有我公司技术人员现场指导安装调试,用户在我方人员到达之前须做好以下工作。

⑴、将设备就位,将设备放在控制室内,用地脚固定。

⑵、准备好所需电缆，其中三角型接法需三芯电缆两根，分别从一次主开关两端接到起动器,其线径应能承受电机定子的额定电流，星型接法的电机只需一根电缆，从电机星点连到起动器，压好电缆接头

⑶、准备好三相四线电缆一根,截面积为2.54mm2铜芯电缆。比好长度压好接头,并接入YLQ起动柜接线端子排上。

⑷、准备好截面积为12.5mm2铜芯电缆若干卷,按照使用说明书上的参考图连接好YLQ柜与其它控制柜的连锁线。

软起动装置安装前，首先应确保安装基础符合建筑电气安装工程质量检查评定标准GBJ303-88的要求，并参见柜体安装基础完成基础施工。

软启动装置拆箱后，应首先保管好随机文件资料，并根据装箱单检查随机备件、附件是否齐全，并作好相关记录，然后检查有没有明显的损坏。如没有问题，可采取垂直吊装的方式实施就位。

2、电气检查及安装

通电前应仔细对软起动装置上主回路元件进行检查。具体方法请参阅相关的技术条件。

柜内工作接地和保护接地应连接牢固、保持良好的电流边疆性，接地母线在适当的地方与建筑预设的接地网相连，确保人身及设备安全。

电气接线及部件组装请依据随机文件资料中提供的有关图纸认真进行。

所有单机调试必须保证在一次回路断电的情况下进行！正式通电前，必须确认传动机构的运行方向正确，确认（调整传动电机运动方向）的方法如下：接通控制电源，脱机运行时传动机构应自动复位（上升），可通过操作电气室门上的按钮使机构升降，确保手动试车时极板下降，手动复位时极板上升。.

3、液阻的调配：

首先将装置动极板调至备妥状态（上限位置）；

打开电阻箱盖板，向箱内注入清洁的自来水至液位线以下约20mm处;

将电液粉按照说明书所述的配置方法,用热水溶解后注入电阻箱内。

电阻配置完成后应确保电阻箱的电液至液位线处，且液位状态正常；

4、联机通电前的检查

联机通电前应用干布将电阻箱四周擦净，再用2500V兆欧表检测确保三相对地及相间绝缘。

联机通电前需手动模拟试机23次，电气动作、信号指示均正常后，再与开关柜联机调试空动作，反复试验正常后，方可联机通电试机。
