液态软启动柜的工作原理作用及性能特点

襄阳源创工业控制有限公司（简称源创工控）是致力于电机起动、补偿、调速和新型工业化高低压输配电及自动化控制设备的科研、开发、销售为一体的高新技术企业。公司以人为本，以科技为先导，以市场为导向，坚持自主创新、不断完善产品性能，已与数十家专业科研机构合作。目前已有五大类、十八个系列、五十多个产品处于国内领xian地位。所有产品已被应用于水泥、冶金、矿山、水处理、市政、化工、造纸等行业。

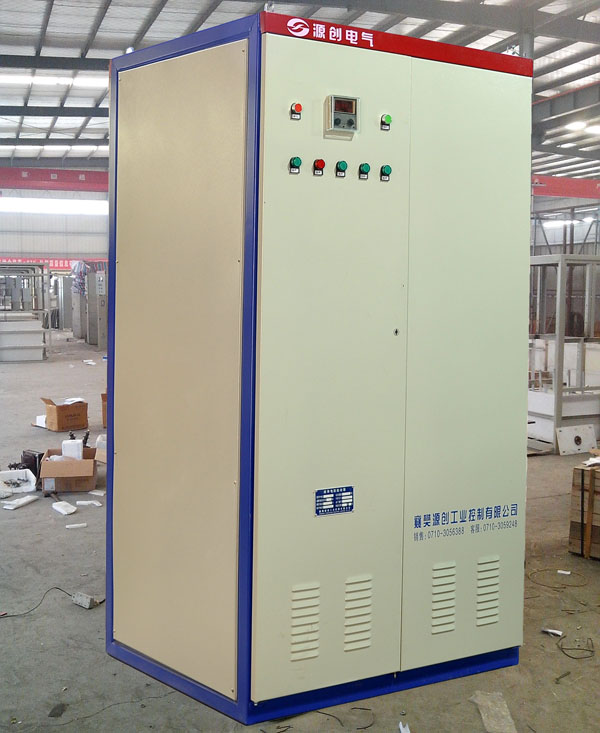

液态软启动柜又称水阻柜，高压液阻柜，液体电阻起动柜，是电机行业的福音，起动电机的得力助手，高低压电机平滑启动中最具性价比的设备，可以有效延长电动机的使用寿命，为您节省开支。

液态起动装置是利用液体电阻热容量大,阻值易调等特点,而专为各种大中型绕线式异步电动机设计的液体电阻起动器。在起动过程中,可明显降低电机的起动温升,减少线路上的电压降,对延长电机的使用寿命,降低单位产品成本,提高企业的经济效益有重要意义。

YRQ系列液态启动装置在起动过程中的变化(阻值由大到小)与电动机的起动特性恰好相适应,可大幅度降低电机的起动电流,改善电机的起动性能。它与频敏器起动相比,优点是起动电流小,而且操作简便、可靠。并且具有过流、起动超时液温报警等多种保护功能。

YRQ系列源创电气液态启动装置可广泛用于水泥、化工、石油、冶金等工业部门的风机、水泵、油泵等绕线式异步电动机的起动。

二、工作原理

在绕线式电动机的转子回路中串入一特制的液态可变电阻器，随着电动机的起动，电阻器的阻值均匀无级平滑减小而趋于零，当电动机转速均匀提升至接近额定转速时，电动机转子回路被短接而投入正常运行，液态可变电阻器自动退出。在整个起动过程中，因电阻器为纯阻性，因此，无谐波污染电网。

三、性能

1、 起动电流小，起动电流为电机的1.1~1.3倍，降低了起动对电机的冲击，电机温升显著降低。

2、 起动平滑，大大降低了起动对电机及机械设备的机械应力冲击，可延长电机及机械设备的寿命。

3、 对电网影响小，可以在低压状态起动： 380伏电机350伏可顺利起动。

4、 可连续起动3到5次。

5、结构简单、可靠，全部操作自动化。

四、定货须知:

1. 订货时须提供资料： 电动机型号、额定功率、转子电流、转子电压、定子电流和电压。

2. 电动机拖动的负载。

3. 设备表面颜色

4. 若有其它特殊要求，订货时说明。
