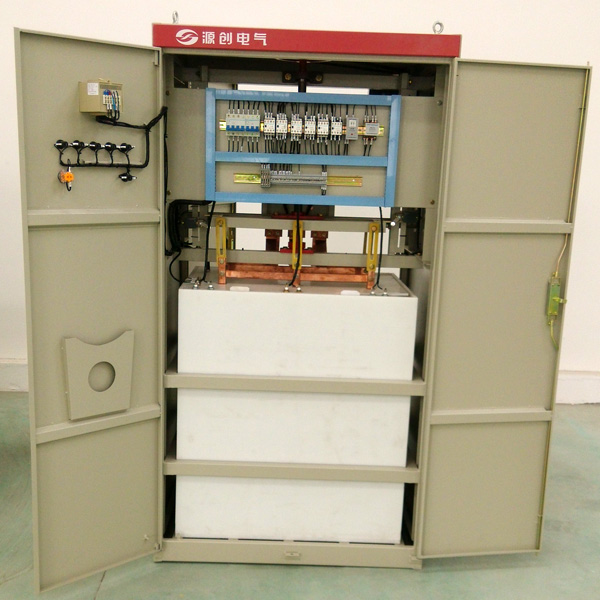

襄阳源创电气高压液态软启动柜安装调试工作

      襄阳源创工业控制有限公司（简称源创工控）是致力于电机起动、补偿、调速和新型工业化高低压输配电及自动化控制设备的科研、开发、销售为一体的高新技术企业。公司以人为本，以科技为先导，以市场为导向，坚持自主创新、不断完善产品性能，已与数十家专业科研机构合作。目前已有五大类、十八个系列、五十多个产品处于国内领xian地位。所有产品已被应用于水泥、冶金、矿山、水处理、市政、化工、造纸等行业。

高压液态软启动柜又称高压水阻柜，高压液阻柜，高压液体电阻起动柜，是电机行业的福音，起动电机的得力助手，高低压电机平滑启动中最具性价比的设备，可以有效延长电动机的使用寿命，为您节省开支。

高压液态软启动柜安装调试:

1、安装就位

高压液态软启动柜须有我公司技术人员现场指导安装调试,用户在我方人员到达之前须做好以下工作。

(1)、将设备就位,将设备放在控制室内,用地脚固定。

2)、准备好所需电缆，其中三角型接法需三芯电缆两根，分别从一次主开关两端接到起动器,其线径应能承受电机定子的额定电流，星型接法的电机只需一根电缆，从电机星点连到起动器，压好电缆接头

(3)、准备好三相四线电缆一根,截面积为2.5~4mm2铜芯电缆。比好长度压好接头,并接入 起动柜接线端子排上。

(4)、准备好截面积为1~2.5mm2铜芯电缆若干卷,按照使用说明书上的参考图连接好起动柜与其它控制柜的连锁线。

1.高压液态软启动柜安装前，首先应确保安装基础符合《建筑电气安装工程质量检查评定标准》GBJ303-88的要求，并参见柜体安装基础完成基础施工。

⒉.高压液态软启动柜拆箱后，应首先保管好随机文件资料，并根据装箱单检查随机备件、附件是否齐全，并作好相关记录，然后检查有没有明显的损坏。如没有问题，可采取垂直吊装的方式实施就位。

2、高压液态软启动柜电气检查及安装

1.通电前应仔细对高压液态软启动柜上主回路元件进行检查。具体方法请参阅相关的技术条件。

2.柜内工作接地和保护接地应连接牢固、保持良好的电流边疆性，接地母线在适当的地方与建筑预设的接地网相连，确保人身及设备安全。

3.电气接线及部件组装请依据随机文件资料中提供的有关图纸认真进行。

所有单机调试必须保证在一次回路断电的情况下进行!正式通电前，必须确认传动机构的运行方向正确，确认〈调整传动电机运动方向〉的方法如下:接通控制电源，脱机运行时传动机构应自动复位（上升），可通过操作电气室门上的按钮使机构升降，确保手动试车时极板下降，手动复位时极板上升。

3、高压液态软启动柜液阻的调配:

1.首先将装置动极板调至备妥状态（上限位置〉;

打开电阻箱盖板，向箱内注入清洁的自来水至液位线头下约20mm处:⒉将电液粉按照说明书所述的配置方法,用热水溶解后注入电阻箱内。

3.电阻配置完成后应确保电阻箱的电液至液位线处，且液位状态正常;4、联机通电前的检查

1.联机通电前应用干布将电阻箱四周擦净，再用2500W兆欧表检测确保三相对地及相间绝缘。

⒉联机通电前需手动模拟试机2~3次，电气动作、信号指示均正常后，再与开关柜联机调试空动作，反复试验正常后，方可联机通电试机。
