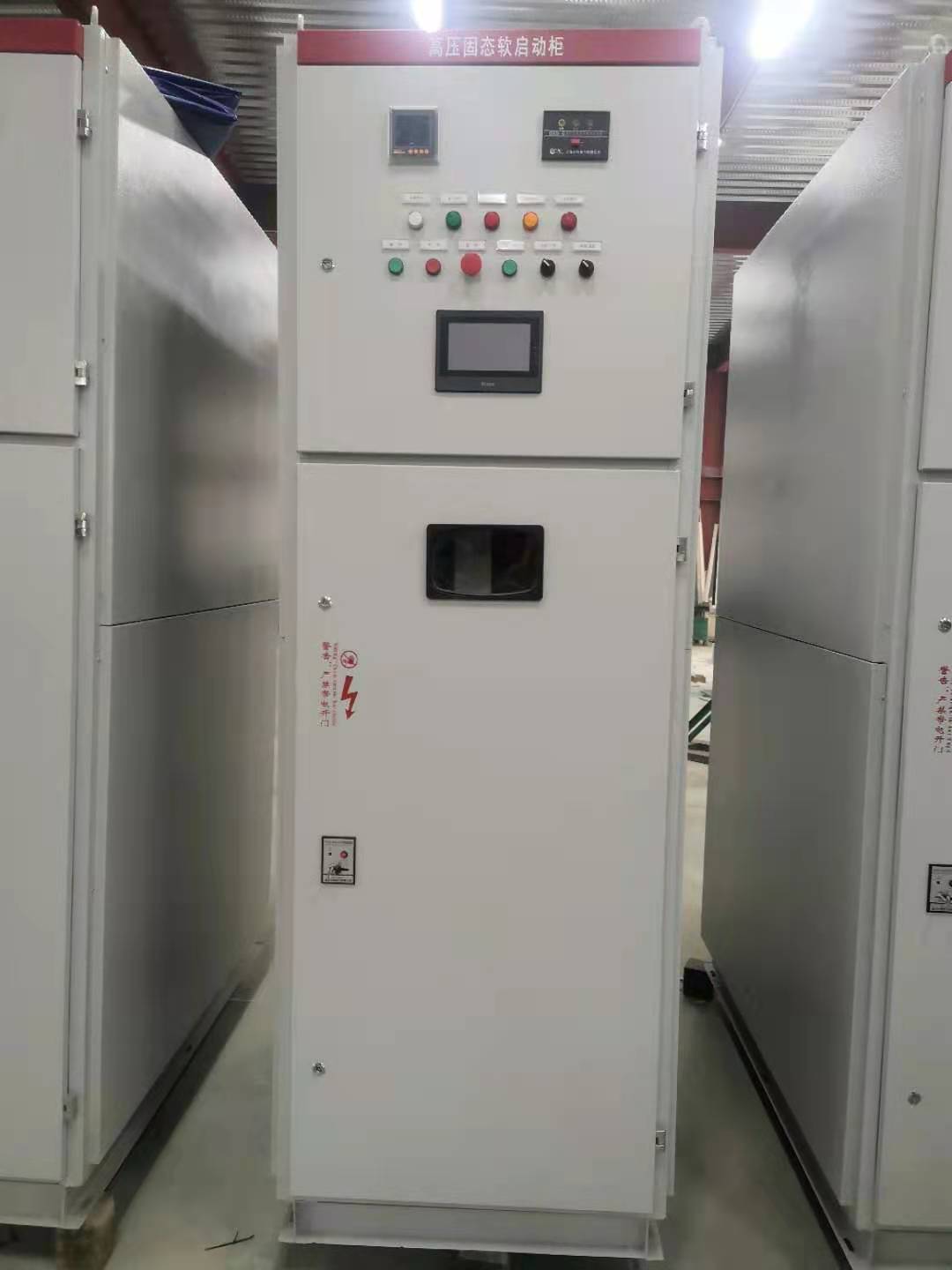

高压电机启动柜3种降压启动方式优缺点分析

襄阳源创工业控制有限公司（简称源创工控）是致力于电机起动、补偿、调速和新型工业化高低压输配电及自动化控制设备的科研、开发、销售为一体的高新技术企业。公司以人为本，以科技为先导，以市场为导向，坚持自主创新、不断完善产品性能，已与数十家专业科研机构合作。目前已有五大类、十八个系列、五十多个产品处于国内领xian地位。所有产品已被应用于水泥、冶金、矿山、水处理、市政、化工、造纸等行业。

电话：13507271573，张工。

高压电机启动柜3种降压启动方式优缺点分析

　　高压电机启动柜，简称高压启动柜，有多种启动方式，因各自特点及优缺点，适用不同应用场合，下面襄阳源创电气13507271573来介绍其中3种降压启动方式的优缺点分析：自耦变压器启动方式、极板可移动式水电阻启动方式、热变电阻式水电阻启动方式的各自优缺点分析，以及如何选择合适的启动方式。

　　自耦变压器启动方式

　　自耦变压器启动方式的主要优点在于后期不需要维护，而且容量可以设计的很大，在国外也被广泛使用，并且占地面积也相对较小，需要的土建***比较低，但设备本身的***相对较高;缺点就是自耦变压器只有3个端头，端电压可调节范围有限，启动时产生的一个二次冲击会对电网和设备造成冲击。

　　极板可移动式水电阻启动方式

　　极板可移动式水电阻启动方式相对来说启动的初始电流要小，由于极板的移动是靠小变频器和伺服电机拖动，极板的可靠性从理论上讲，比热变电阻式的固定极板低;极板可移动式水电阻启动的优点是电阻值可调，可在现场随时调整启动阻值，来达到调节电机端电压及母线电压的目的，启动完成时无二次冲击。

　　热变电阻式水电阻启动方式

　　热变电阻式水电阻启动方式在启动过程中电流波动比较小，电压下降幅度也属于正常范围，其他数据(如电流、启动时间、电流倍数)也基本与极板可移动式水电阻启动方式相同。热变电阻式水电阻启动方式的优点也是电阻值可调，虽与极板可移动式水电阻调节阻值相比，较繁琐(现在热变电阻也已经出现了在启动前可以调整极板，在启动过程中极板不动的改进型热变电阻式水电阻)，但由于极板在启动过程中不变化，所以安全性优于极板可移动式水电阻。启动完成时无二次冲击。

　　极板可移动式水电阻和热变电阻式水电阻启动方式的共同缺点，是每次启动后液体温度上升较大，不能在短时间内多次启动。启动容量设计的不大，目前还只是在功率为18000KW以下的电机上应用，主要还是集中在功率为12000KW以下的电机。占地面积很大，土建***相对较高，后期需要进行维护。

　　总结

　　在选择大型电机常用的降压启动方式时候，要结合电网条件、启动设备的价格、占地面积和土建投资等各方面综合考虑。如果是特大型电机和比较注重启动装置的后期免维护性，那就选着自耦变压器启动方式;在场地面积小，配电房面积有限的情况下，也建议采用自耦变压器启动方式。在场地条件允许的情况下，要考虑土建投资和设备投资的性价比，选择性价比最高的启动方式。如果需要电机端的电压可调节范围比较大，建议采用水电阻启动方式，至于采用极板可移动式还是热变电阻式，可根据电控操作人员的操作习惯来选择。
