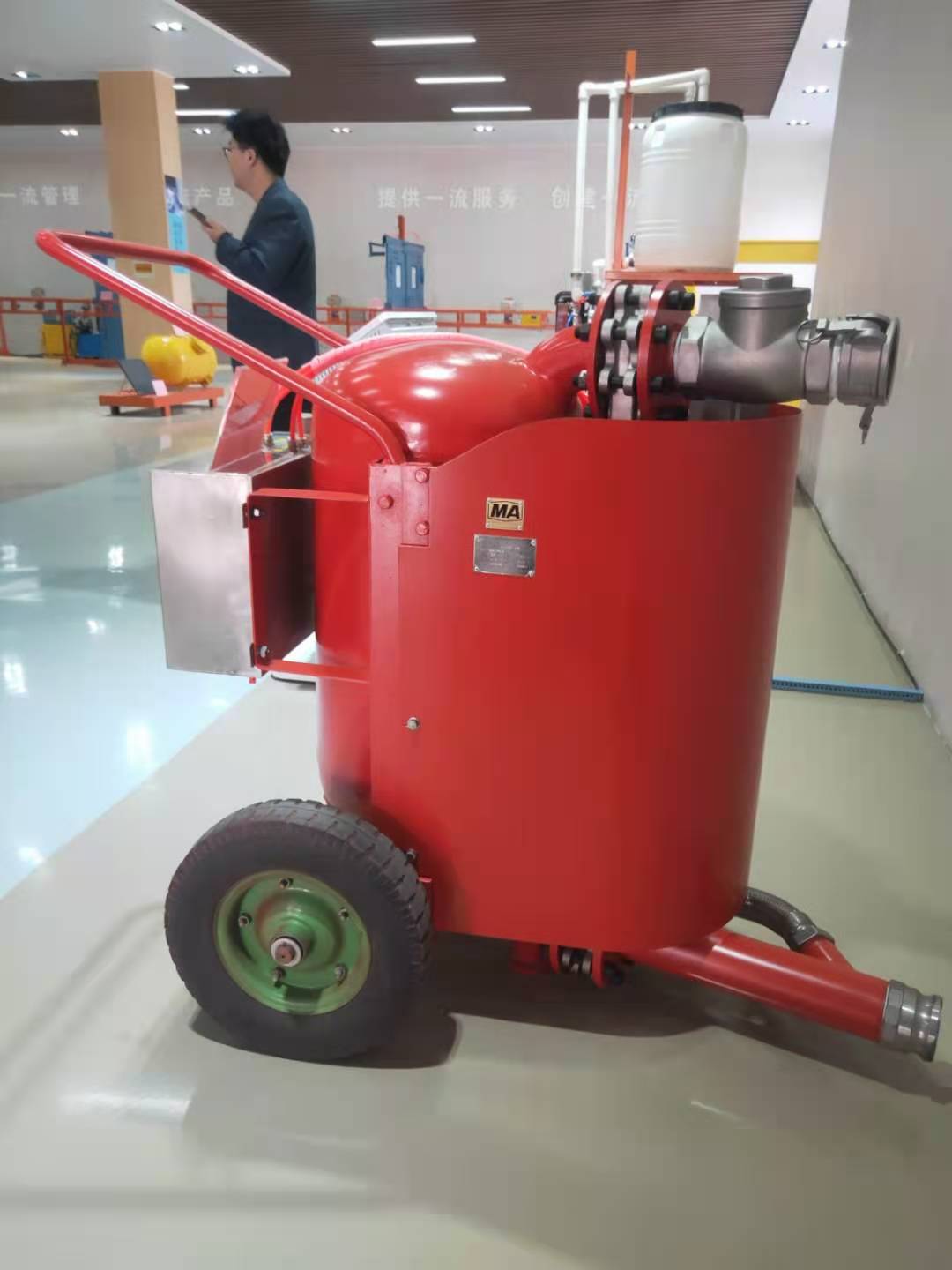

QYF25-15气动清淤排污泵 由压缩空气驱动

QYF25-15气动清淤排污泵基本参数

实体工厂 山东矿安机电 马妍 133 5515 3582

清淤排污泵型号 流量 m³/h 扬程 m 耗气量 m³/min 工作气压 MPa 安装外形尺寸 （长×宽×高）mm
QYF25-15 25 15 10.5 0.55 1830×885×965
QYF20-20 20 20 9.5 0.55 1830×834×915
QYF17-20 17 20 7.5 0.55 1830×782×890
QYF14-20 14 20 5.5 0.55 1830×782×890
QYF10-20 10 20 5.0 0.55 1830×782×890

QYF25-15矿用气动清淤排污泵由压缩空气驱动，主要组成部分包括主体部分、控制系统及真空抽吸组件等。QYF系列矿用气动清淤排污泵适用于煤矿井下水仓沉淀的大量煤泥的清理

使用
1.1　确保排放区域内无人。
1.2　打开压缩空气开关，排污泵已可供使用。空载对于此泵不会产生损坏。泵通常开始于排放模式（以保证泵体内没有前一次操作的残余物质）
1.3　慢慢将喷嘴插入需清淤排污泵送的物料中。持续送料且自动进行，可实现无人监控运行。本公司建议一个交接 班或一次运行后，对排污清淤泵和软管进行检查，以保证下一班排污清淤泵的正常运行。
1.4　检查排放管线，以确保其固定牢固。
1.5　泵送工作完成，要空载运行几个周期，以确保泵体排空。
2、计时器使用
2.1　排污泵的工作周期由气动计时器控制。泵体无任何运动部件。可根据经验自行调整计时器以提高泵送效率。除非对泵送物料有充分的评估，否则尽量使用标准设置。
计时器出厂时的排放和吸料周期按表2中设置。这个周期设置适用于大部分物料。计时器为了准确起见，本公司建议使用秒表来进行周期计时。 遵照下面的规则：
短吸料周期：
a、水/易泵送物料
b、短吸料管线（＜8m）
c、泵体太满（通过声音的变化或吸料周期内有物料排放现象来判断泵体已太满）
长吸料周期：
a、稠物料/污水、污物
b、长吸料管线（＞8m＞20m）
c、泵体空
短排料周期：
a、水/易泵送物料
b、短排料管线
c、大部分排料周期内无物料排放
长排料周期：
a、稠物料/污水、污物
b、长排料管线（＞100m）
c、每个排放周期，泵体都没排空
2.2　更改计时器周期设置
a、关闭压缩空气阀门
b、拆下罩板
c、设置吸料和排料周期表
注意：计时器的设置范围为10～30秒种，不要设置周期大于此范围。
d、恢复压缩空气供应，用秒表对照检查计时器的周期设置是否正确。由于罩板已拆下，注意运动部件。
e、安上罩板
