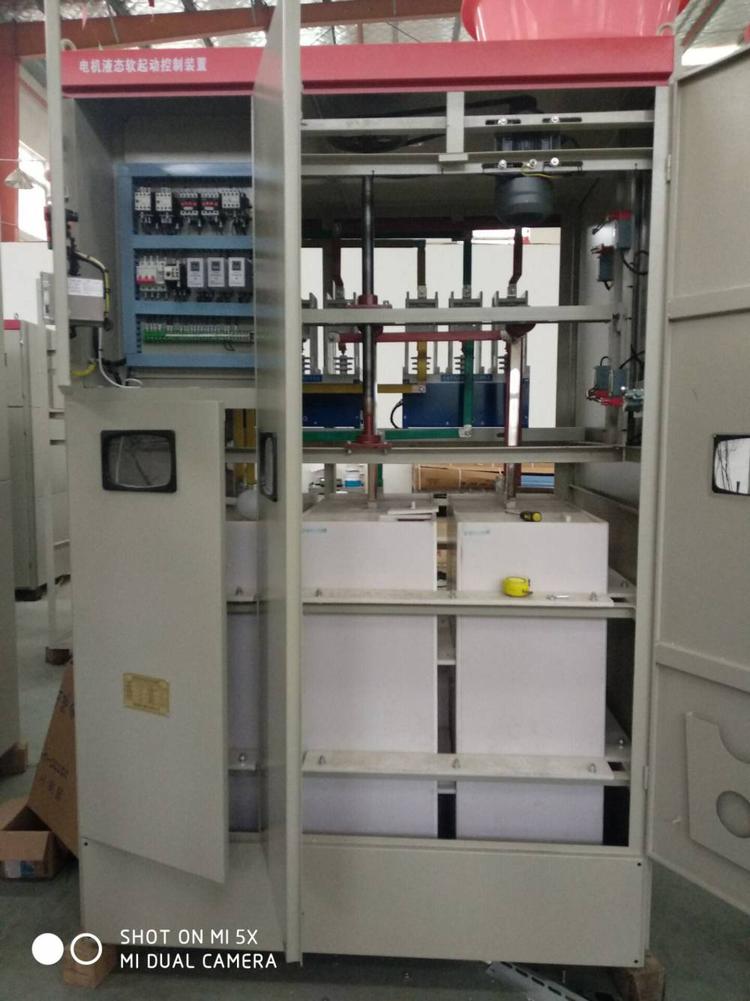

​水阻柜 电动机软启动柜 高压笼型水阻柜软启动柜

水阻柜 电动机软启动柜  高压笼型水阻柜软启动柜

一、概述

高压鼠笼自动电液起动柜适用于大中型高压鼠笼交流异步电动机或用异步起动的高压同步电动机，作降压起动之用。使用该软起动器的电机有起动电流小且恒定、转矩逐步增加的软起动特性，起动性能优于电抗器运动，属国内首选起动设备。

该软起动器根据用户需要，可适用于3KV、6KV、10KV，功率范围到18000KW甚至更大容量电机的降压起动。

二、原理

高压鼠笼自动电液起动柜由平衡的三相具有负温度特性的电阻组成。当该电阻通入电流时，电阻体温度逐步升高而电阻值逐步减少，从而使电机端电压逐步升高，起动转矩逐步增加，以实现电机平稳起动且降低起动电流的目的。

高压水阻软起动通过高压开关柜（起动控制柜）接入电机起动回路，该高压开关柜具有起动电动机和切断供电回路使高压鼠笼自动电液起动柜免于长期带电的功能，以及独立完成电机起动过程中的保护功能。

三、使用与维护

1、本鼠笼自动电液起动柜适用于不频繁起动场所，允许电动机连续三次起动或累计起动时间不大于120S，电阻器在使用完毕后应完全从电力线路中脱开，避免长期带电；

2、每次起动之前应检查电阻器有无异常现象，如渗漏等等；

3、每次起动之前应检查绝缘子是否清洁，有无裂纹及爬电痕迹或其它异常情况；

4、定期检查项目：

a.对地绝缘电阻：2500摇表检测不小于500MΩ；

b.对地耐压及相对相耐压：

3KV级直流25KV，1min；6KV级直流28KV，1min；10KV级直流40KV，1min

四、安装

1、电阻器最好安装在独立、安全的地方；

2、安装地面水平，电阻器垂直水平安装；

3、安装完后应作绝缘电阻检测和耐压试验；

4、电阻值的调整应在本厂技术人员的指导下进行；

5、电机起动过程中的保护整定应能覆盖起动时间，推荐采用定时限过流保护，若用户采用反限时保护方式，可在电机起动时将其封锁，同时应有其它保护方式确保电机起动过程的安全。

6、本鼠笼自动电液起动柜顶部进出线端应以高压电缆与外部连接。

五、使用条件

1、环境温度：上限40℃（24小时平均气温不超过35℃），下限0℃；

2、相对温度不超过90％；

3、海拔高度不超过2000M；

4、应放置室内无剧烈振动及冲击且垂直倾斜不超过5℃的场合；

5、不允许有导电尘埃及腐蚀性气味；

6、没有火灾及爆炸危险的场所；

六、订货须知

◆订货时请提供下列资料：

电动机型号、额定功率、额定电压、额定电流、定子接法（Y、△）星点可否打开；

高压软起动装置与高压星点短接柜或高压起动副柜的进出线方式；

注：若用户有特殊要求，请与我公司协商订货。
