ZGS型煤层注水高压水表可耐受16MPa

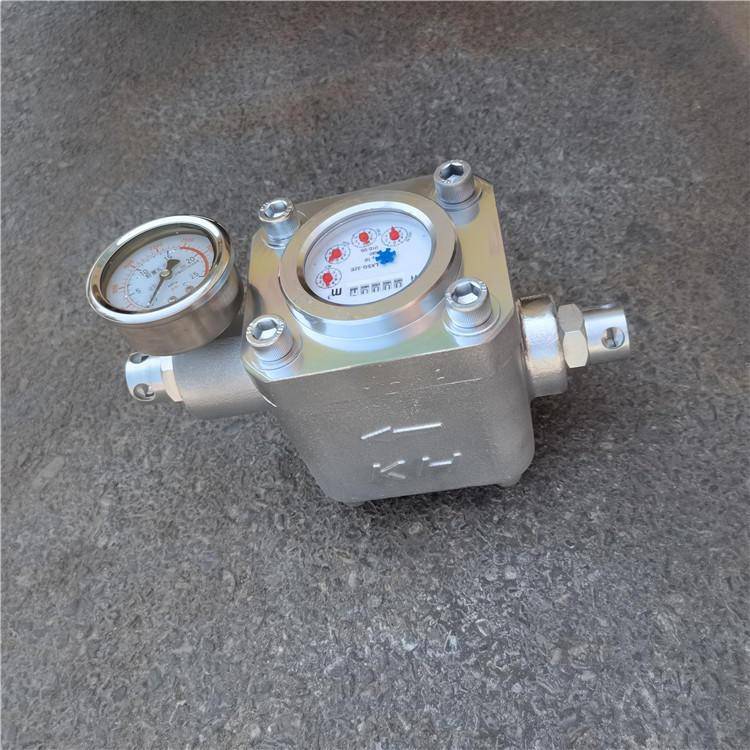

ZGS型煤层注水高压水表
生产工厂 山东东达机电
马妍 13355153582
高压水表型号：
ZGS，SGS，是煤层注水专用高压水表，同时测量煤层注水的压力、流量和水量的高压水表，可耐受16MPa的高压水表。
ZGS型高压水表
煤层注水是减少煤矿生产中煤尘发生量的有Y效方法，高压水表是实施煤层注水防尘措施时必不可少的配套设备。ZGS型高压水表为多流束凹叶轮速度式磁钢传动干式水表，耐压高，密封性能好，结构简单，数字直读，可与不同压力、不同流量的注水系统相配套。
Z——直读式
G——高压
S——水表
ZGS型高压水表主要由水量数字显示记数机构、驱动机构及压力表组成
1-水量数字显示记数机构
2-上壳体
3-隔离板
4-下壳体
5-叶轮组
进入高压水表的水在经过叶轮组时推动叶轮旋转，配置其间的磁力传动装置带动水量数字显示记数机构记录流经水表的水量。
1 大流量 5 m3/h
2 公称流量 2.5 m3/h
3 小流量 0.1 m3/h
4 额定压力 15 MPa
5 流量精度等级 2.5 级
6 接口尺寸 KJ13煤矿标准接头
7 外型尺寸 230×100×145 （mm×mm×mm）
8 质量 4 Kg
