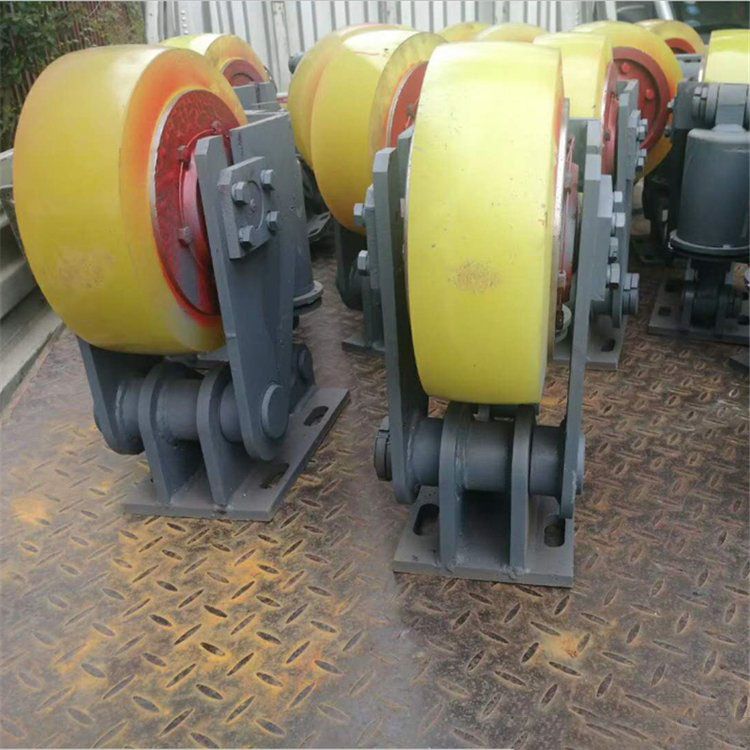

滚轮罐耳结构紧凑合理 LS42.5全密封液压蝶簧缓冲滚轮运行稳定

LS42.5滚轮罐耳结构紧凑合理 全密封液压蝶簧缓冲滚轮运行稳定

滚轮罐耳产品介绍滚轮罐耳(又名滚轮导向装置)是提升容器（罐笼或箕斗）的组成部分，滚轮罐耳起导向和缓冲作用。是确保提升容器沿导轨平稳运行的关键所在。滚轮罐耳主要由底座、摆转臂、滚轮、缓冲器组成；滚轮罐耳结合我国矿山特点，为目前运行中的提升容器更换滚轮导向装置提供了便利条件。

滚轮罐耳产品特点

1.轮轴采用橡胶密封语机械密封相结合的组合密封方式，胶圈采用高材料，，寿命长。

2.支架摆动销轴装有高分子轴套，使用中不产生松动现象。

3.滚轮罐耳.缓冲装置采用符合弹性体缓冲结构，，免维护，承载能力大、运行平稳、可靠性高、寿命长、调整维修方便。

4.可用缓冲装置来方便的调整滚轮与罐道间的位置，罐道与罐耳滑动摩擦变为滚动摩擦，因此减少了动力消耗，降低了噪音，罐道和罐耳的磨损也大大降低，从而提高了罐道和罐耳的使用寿命。

5.表面防范采用镀锌刷漆新工艺，防腐防锈性能好。

滚轮罐耳工作原理滚轮罐耳缓冲装置采用蝶形弹簧组，符合煤炭部标准MT236-1991，其作用原理是滚轮受力通过支架、调节套、调节螺杆、碟簧轴施与碟簧上，通过碟簧轴上、下运动释放和压缩碟簧组实现缓冲。滚轮罐耳的碟簧轴在导向套内及缸筒底部的导向孔内上下运动，碟簧轴下端铣有键槽，受缸筒底部平键的作用碟簧轴不能转动。导向套拧入缸筒并压住碟簧轴使碟簧轴的轴肩压紧碟簧，为了安全可靠导向套用并帽锁紧，并与缸筒一起配钻孔、攻螺纹，用紧定螺钉紧固。滚轮罐耳运转中语言滚轮的胶层被磨损，通过调节螺杆调节滚轮前倾靠近罐道。调节螺杆一端为左旋螺纹另一端为右旋螺纹，分别拧入调节套和碟簧轴，调整时松开调节螺杆下边的螺母，逆时针传动调节螺杆，螺杆拧出，滚轮前倾靠近罐道，调后后紧固调节螺杆下边的螺母。

L42.5滚轮罐耳技术参数型号：L42.5预紧力（kg）：400/400水平 大缓冲力（KN）：16/20缓冲行程（mm）：13.16/13.1使用提升速度（m/s）：8-12
