继电保护测试仪周期动作试验步骤

武汉市合众电气分享结合多年现场试验经验分享继电保护测试仪周期动作值试验方法，在进行周期动作值试验时应该小心谨慎，避免出现错误偏差，具体操作方法如下：

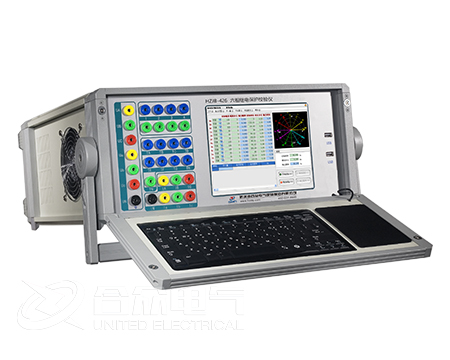

  1、准备工作，接线，继电保护测试仪配置三相电压UA、UB、UC接保护三相电压，测试仪UN接保护的UN;测试仪开入量A、B分别接保护的首轮和第二轮甩负荷开出引线的一端，另一端短接后接测试仪开入量的公共端;后接上被测装置的工作电源。

  选择设置，点击继电保护测试仪显示屏上的“频率及高低周保护”测试模块，依次选择“低周保护”测试对象的“动作频率”测试项目。

  设置测试功能，切换到“动作频率”测试界面，设置试验数据：

  1)整定动作频率：按照保护的定值单或保护实际整定的定值设置。设置项在试验期间只起参考作用，不影响试验结果。

  2)整定动作时间：继电保护测试仪的保护定值单上的整定动作时间。第二阶段逐格变频的时间间隔等于该值加0.2秒。该值如果设置太小，有可能会使保护在一个变频时间间隔内来不及动作，故该值应正确设置。

  3)动作频率测试范围：“初始频率”必须高于保护整定动作频率，并且“终止频率”必须低于整定动作频率，即将动作频率夹在二者之间。http://www.hzdq.com/index.php/index-view-aid-281.html。

  4)频率变化步长：“变化步长”依据对试验的精度要求而定，一般按继电保护测试仪控制面板上默认的0.05Hz设置即可。

  5)测试时df/dt值：频率下降过程中首阶段的均匀变频速率，df/dt值应小于保护整定的闭锁值。

  开始试验，再次确认一下，检查继电保护测试仪试验参数是否都设置正确后，可开始试验。试验过程中，界面上的“当前频率Hz”栏可以观察到当前继电保护测试仪输出的实时频率。
