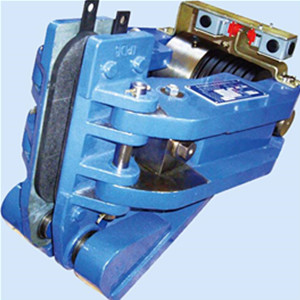

SH系列液压失效保护盘式制动器

SH系列液压失效保护盘式制动器

详细说明:

应用：

SE、SH、SP系列失效保护盘式制动器与鼓式制动器相比具有结构紧凑、制动力矩大、安装方便等优点，它主要用于起重、运输、冶金、矿山、港口、建筑机械、电缆、吊索设备、风力发电机、纺织机械等各行业的多种机械驱动配套的机械制动或减速。

使用条件

1、环境温度：-20℃～+50℃；

2、空气相对湿度≦90%；

3、周围工作环境中不得有易燃、易爆气体；

4、使用地点海拔高度符合GB755-2000；

5、户外雨雪侵蚀或由腐蚀性气体和介质应采用防腐型产品。

主要特点

1、结构紧凑，制动力矩大；

2、带自动补偿装置，响应时间短；

3、可用于工作制动和安全制动；

4、工作制动，允许高频率制动；

5、常闭式设计安全可；

工作制动器

1、可配有开闸限位开关和衬垫磨损极限开关，可进行联锁保护和故障显示；

2、制动力矩大，维修费用低，带衬垫磨损自动补偿装置（制动力矩稳定），响应时间短；

3、安装公差大，制动盘端面跳动：大值±0.22MM，底座相对于制动盘的垂直度偏差：大值±4‰；

4、制动盘相对于底座中心偏差值：大值±2.5MM；

安全制动器

1、制动力矩大，维修费用低，带衬垫磨损自动补偿装置（制动力矩稳定），响应时间短；

3、安装公差大，制动盘端面跳动：大值±0.2MM，底座相对于制动盘的垂直度偏差：大值±0.4‰；

该系列包含下列类型制动器：

1、所有SE系列（电磁释放）工作时须配套专用电源；

2、所有SP系列（气压释放）（5bar）；

3、所有SH系列（液压释放）工作时带有液压站。

备注：ST1SE、ST2SE仅适合用作安全制动器，当使用频率很低时也可以用作工作制动器。
